Diagrama de cableado e instalación del interruptor aislante
El interruptor de aislamiento es un interruptor mecánico de accionamiento manual que se utiliza principalmente para desconectar la carga o la alimentación de un circuito con el fin de garantizar que otras partes del circuito no se vean afectadas ni expuestas a peligros durante el mantenimiento o las reparaciones.
Diferentes tipos de interruptores de aislamiento se utilizan para diversas aplicaciones. Aunque en general sus métodos de cableado son similares, siguen existiendo algunas diferencias en determinados aspectos.
Este artículo proporciona diagramas de cableado detallados (instalación y conexión) para interruptores de aislamiento de CA e interruptores de aislamiento de CC.
Diagrama de cableado e instalación del interruptor aislador de CC
A Seccionador de CC se utiliza para desconectar de forma segura el circuito de CC, normalmente en sistemas fotovoltaicos solares. Debe instalarse cerca del conjunto solar o del inversor, preferiblemente en una caja resistente a la intemperie. Antes de realizar el cableado, asegúrese de que el sistema está apagado. Conecte la salida de CC del panel FV a la entrada del aislador y la salida del aislador al inversor o regulador de carga, respetando la polaridad correcta.
2 polos
Diagrama de cableado:
- El cable de CC entrante positivo (+) se conecta al terminal 5.
- El cable de CC negativo (-) entrante se conecta al terminal 7.
- El cable de CC saliente positivo se conecta al terminal 6.
- El cable de CC de salida negativo se conecta al terminal 8.
4 polos
Diagrama de cableado:
- El primer cable de CC entrante positivo (+) se conecta al terminal 1.
- El primer cable de CC negativo (-) entrante se conecta al terminal 3.
- El segundo cable de CC positivo (+) entrante se conecta al terminal 5.
- El segundo cable de CC negativo (-) entrante se conecta al terminal 7.
- El primer cable de CC saliente positivo se conecta al terminal 2.
- El primer cable de CC saliente negativo se conecta al terminal 4.
- El segundo cable de CC saliente positivo se conecta al terminal 6.
- El segundo cable de CC saliente negativo se conecta al terminal 8.

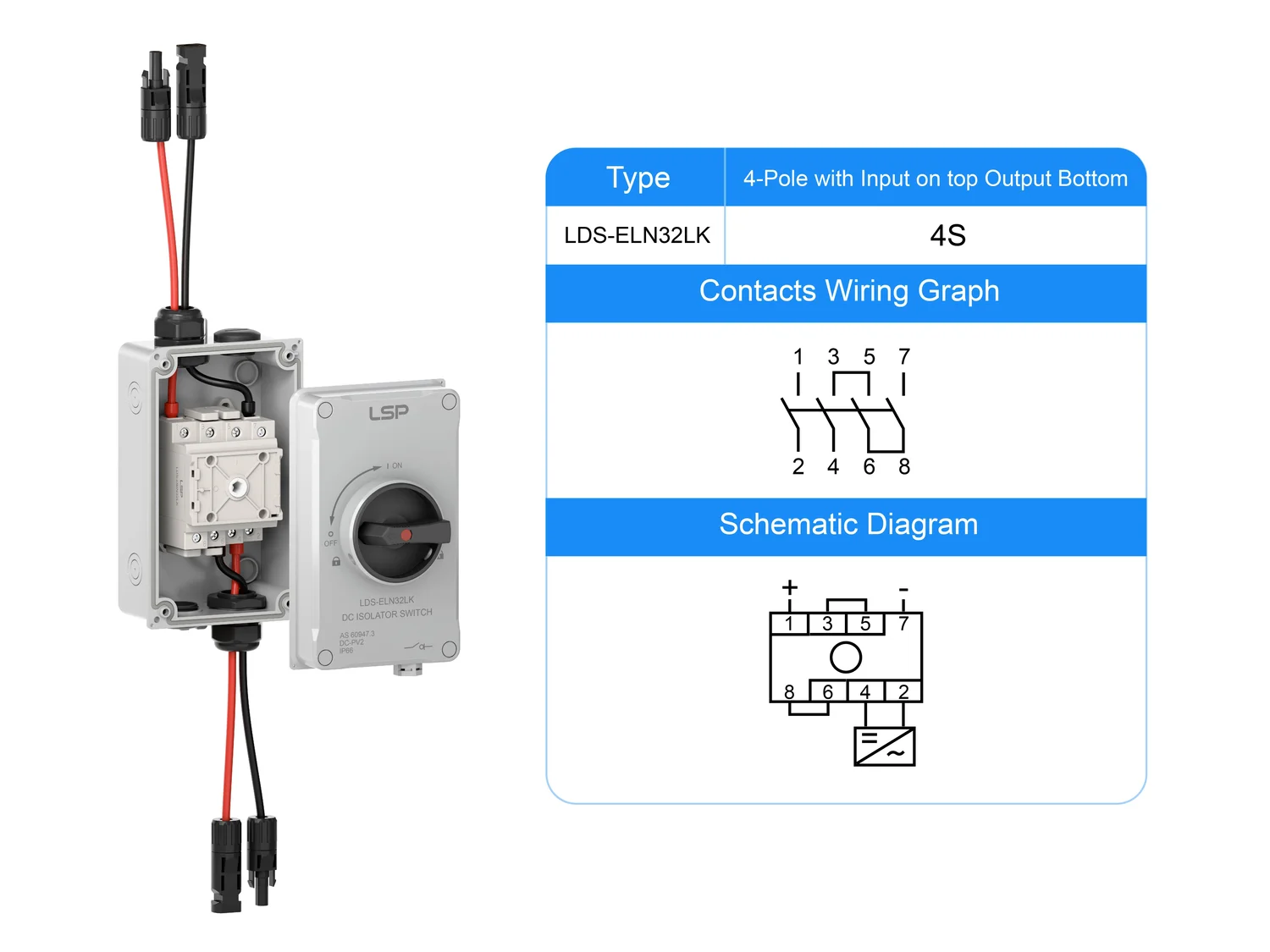

4 polos con entrada en la parte superior y salida en la parte inferior
Diagrama de cableado:
- El cable de CC entrante positivo (+) se conecta al terminal 1.
- El cable de CC negativo (-) entrante se conecta al terminal 7.
- El cable de CC saliente positivo se conecta al terminal 2.
- El cable de CC saliente negativo se conecta al terminal 4.
- El terminal 3 y el terminal 5 están conectados a través de una barra colectora.
- El terminal 6 y el terminal 8 están conectados a través de una barra colectora.
4 polos con entrada y salida en la parte superior
Diagrama de cableado:
- El cable de CC entrante positivo (+) se conecta al terminal 1.
- El cable de CC negativo (-) entrante se conecta al terminal 7.
- El cable de CC saliente positivo se conecta al terminal 3.
- El cable de CC de salida negativo se conecta al terminal 5.
- El terminal 2 y el terminal 4 están conectados a través de una barra colectora.
- El terminal 6 y el terminal 8 están conectados a través de una barra colectora.

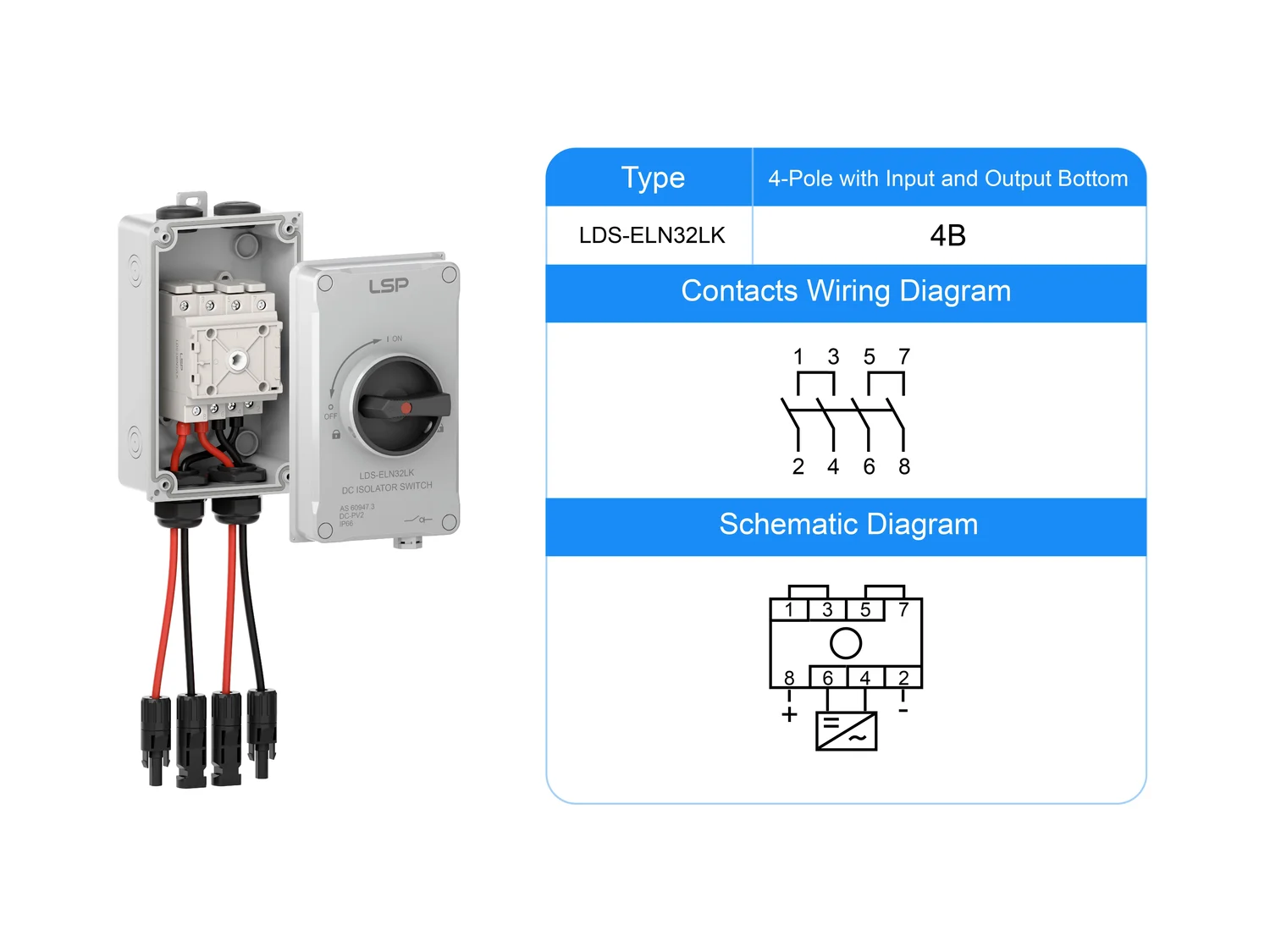

4 polos con entrada y salida inferior
Diagrama de cableado:
- El cable de CC entrante positivo (+) se conecta al terminal 8.
- El cable de CC negativo (-) se conecta al terminal 2.
- El cable de CC saliente positivo se conecta al terminal 6.
- El cable de CC saliente negativo se conecta al terminal 4.
- El terminal 1 y el terminal 3 están conectados a través de una barra colectora.
- El terminal 5 y el terminal 7 están conectados a través de una barra colectora.
Aplicación:
El interruptor aislador de CC también se utiliza ampliamente en sistemas fotovoltaicos, sistemas de almacenamiento de baterías, sistemas de telecomunicaciones y otras aplicaciones. Mediante el uso de un único interruptor aislador de CC, se pueden gestionar dos entradas de matriz, lo que no solo ahorra costes, sino que también reduce el espacio de instalación.
Instrucciones de instalación (manual) para interruptor aislador de CC
Precauciones de seguridad
- Asegúrese siempre de que la fuente de alimentación de CC esté desconectada antes de la instalación.
- Utilice equipo de protección personal (EPP) adecuado.
- La instalación solo debe ser realizada por profesionales cualificados.
- Compruebe que el interruptor aislador de CC sea adecuado para los valores nominales de tensión y corriente del sistema.
- Asegúrese siempre de que la fuente de alimentación de CC esté desconectada antes de la instalación.
Herramientas y equipo necesarios
- Destornillador aislado
- Comprobador de tensión
- Herramientas para pelar cables
- Cinta aislante
- Llaves
- Tornillos y anclajes de montaje
- Taladradora (si es necesario)
Diagrama de cableado e instalación del interruptor aislador de CA
Diagrama de cableado e instalación del interruptor aislador de CA monofásico
La fase única Interruptor aislador de CA se instala principalmente antes de los equipos eléctricos para garantizar que se pueda desconectar completamente la alimentación durante el mantenimiento.
Diagrama de cableado:
- El cable vivo entrante (L) se conecta al terminal 1 del aislador.
- El cable neutro entrante (N) se conecta a la barra neutra.
- El cable de tierra entrante se conecta a la barra de tierra.
- El cable de salida se conecta al terminal 2 del aislador.
- El cable neutro saliente se conecta a la barra neutra.
- El cable de tierra saliente se conecta a la barra de tierra.
Aplicaciones:
El interruptor aislador de CC monofásico se utiliza ampliamente en edificios residenciales, comerciales y otros lugares para controlar y desconectar circuitos de CC, evitando que los equipos eléctricos causen problemas de seguridad debido a fallos o mantenimiento.
Diagrama de cableado e instalación del interruptor aislador trifásico de CA
El interruptor aislador trifásico de CA se instala normalmente antes de los paneles de distribución, los cuadros eléctricos o los equipos y transformadores de gran tamaño para garantizar un funcionamiento y un mantenimiento seguros.
Diagrama de cableado:
- Los tres cables de fase entrantes (L1, L2, L3) se conectan a los terminales 1, 3 y 5, respectivamente.
- El cable neutro entrante (N) se conecta a la barra neutra.
- El cable de tierra entrante se conecta a la barra de tierra.
- Los cables de la fase de salida se conectan a los terminales 2, 4 y 6, respectivamente.
- El cable neutro saliente se conecta a la barra neutra.
- El cable de tierra saliente se conecta a la barra de tierra.
Aplicaciones:
El interruptor aislador trifásico de CA se utiliza habitualmente en plantas industriales, edificios comerciales y zonas que utilizan energía trifásica para suministrar cargas de alta potencia.
Instrucciones de instalación para el interruptor aislante de CA
Precauciones de seguridad
- Asegúrese de que la alimentación eléctrica esté desconectada antes de la instalación.
- Utilice el equipo de protección personal (EPP) adecuado.
- La instalación debe ser realizada por un electricista cualificado.
- Asegúrese de que la alimentación eléctrica esté desconectada antes de la instalación.
- Siga los códigos eléctricos locales y asegúrese de que el aislador cumpla con los requisitos de voltaje y corriente.
Herramientas necesarias
- Destornillador aislado
- Comprobador de tensión
- Herramientas para pelar cables
- Llaves
Conclusión
Seguir los diagramas de cableado y los procedimientos de instalación descritos en esta guía garantizará un funcionamiento fiable y el cumplimiento de las normas eléctricas. Puntos clave a recordar:
1. La seguridad es lo primero: desconecte siempre las fuentes de alimentación antes de la instalación y utilice el equipo de protección individual (EPI) adecuado.
2. Cableado correcto: Siga cuidadosamente los diagramas de cableado, prestando especial atención a los números de los terminales y a la polaridad.
3. Selección adecuada: Elija el tipo de aislador adecuado (CA/CC, monofásico/trifásico, 2P/4P) en función de las especificaciones.
