El diagrama de cableado de un conmutador de transferencia automática trifásico muestra cómo conectar las fuentes de alimentación y las cargas de forma segura. Esta guía ofrece pasos sencillos para la instalación. Habla de la seguridad en cada paso. Obtener ayuda de un profesional reduce la posibilidad de accidentes o daños.
Lea siempre los manuales y documentos del fabricante antes de empezar. La seguridad es lo más importante en todo proyecto eléctrico.

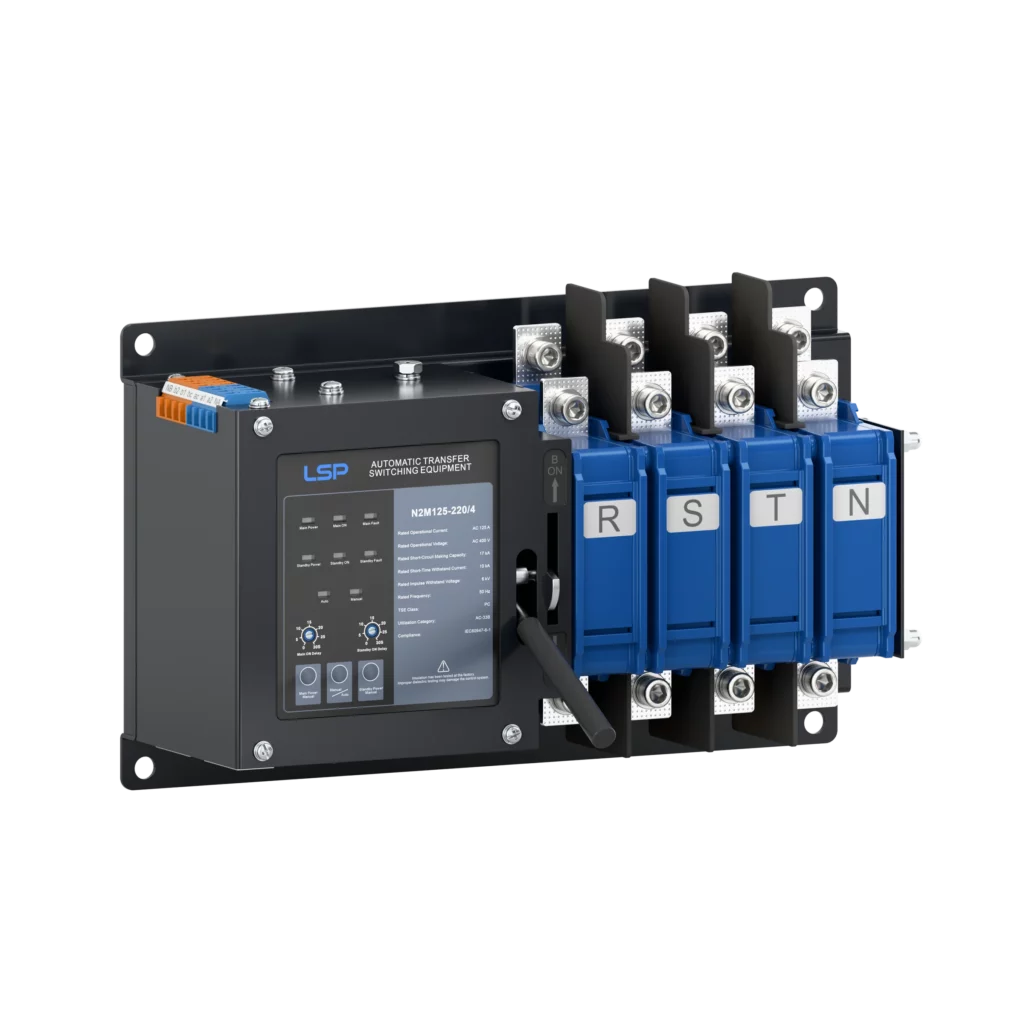

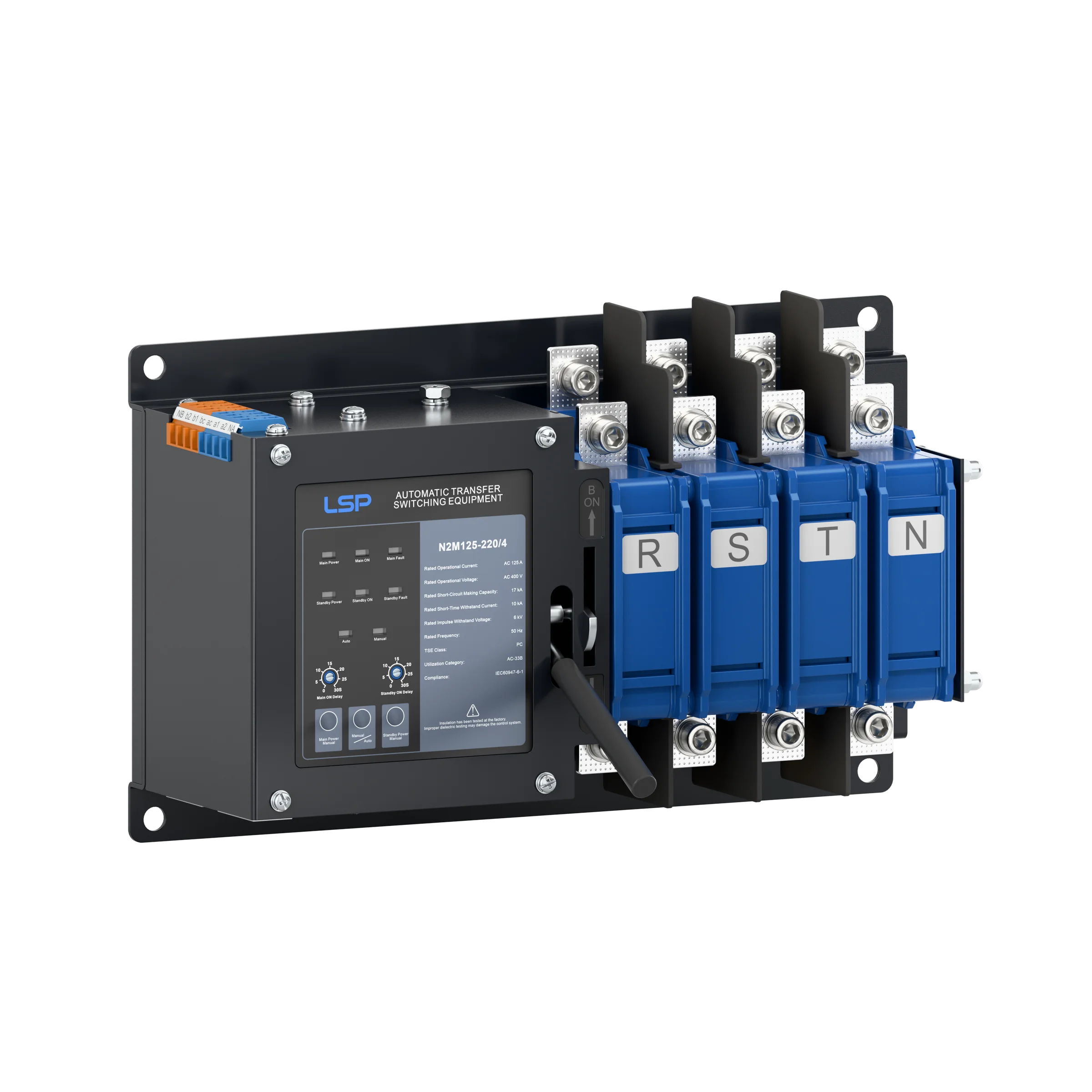

¿Qué es un interruptor de transferencia automática trifásico?
Función y finalidad de los ATS
Un Interruptor de transferencia automática, o ATS, ayuda a controlar la energía en lugares con más de una fuente de alimentación. Conecta la alimentación principal y un generador de reserva al sistema eléctrico del edificio. Si la fuente principal deja de funcionar, el ATS cambia rápidamente a la de reserva. Esto ocurre por sí solo, sin que nadie tenga que hacer nada. El interruptor mantiene en funcionamiento las cosas importantes y detiene los cortes de energía prolongados.
Las fábricas, los hospitales y los centros de datos utilizan conmutadores de transferencia automática. Estos lugares necesitan energía todo el tiempo. Los ATS garantizan que las máquinas, las luces y los ordenadores sigan funcionando durante un apagón. También protege los equipos de los daños causados por una pérdida repentina de energía o fuertes subidas de tensión.
Consejo: Consulte siempre el diagrama de cableado del conmutador de transferencia automática trifásico antes de comenzar la instalación. El diagrama muestra cómo conectar cada cable de forma segura.
Alimentación continua
Un diagrama de cableado de un interruptor de transferencia automática trifásico muestra cómo mantener la alimentación de los dispositivos importantes. El ATS comprueba constantemente la alimentación principal. Si detecta un problema, cambia a la alimentación de reserva en sólo unos segundos. Este cambio rápido significa que las luces, las máquinas y los ordenadores permanecen encendidos aunque se corte la alimentación principal.
El ATS vuelve a cambiar a la alimentación principal cuando regresa. Esto se produce de forma suave, por lo que es posible que los usuarios no noten el cambio. El interruptor ayuda a detener la pérdida de datos, los daños a la maquinaria y los problemas de seguridad causados por los cortes repentinos de electricidad.

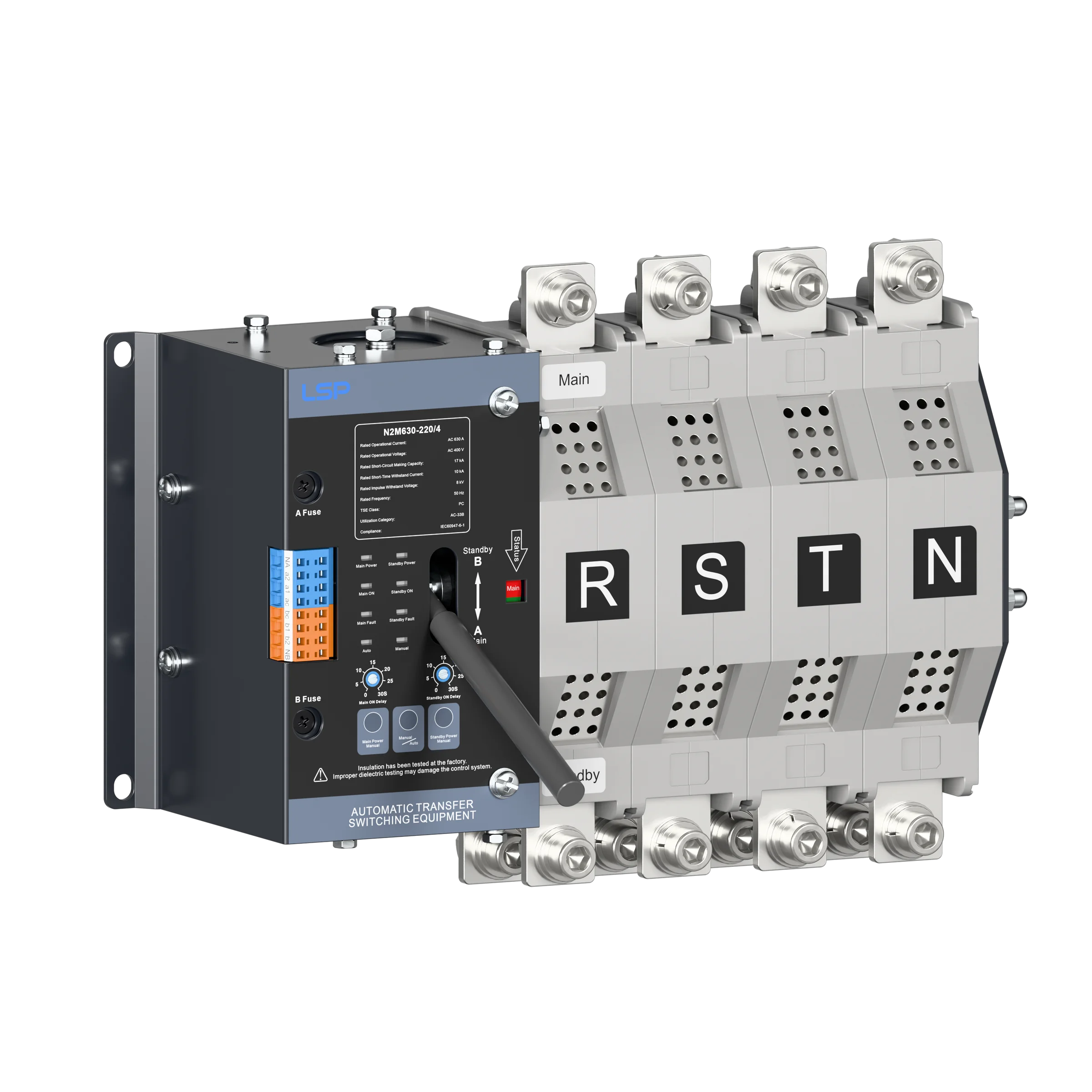

Opción de cambio a neutro
Algunos sistemas trifásicos utilizan un cable neutro. El cable neutro ayuda a equilibrar la carga y mantiene la seguridad del sistema. Muchos modelos de ATS tienen un cuarto polo para la conmutación del neutro. Esto permite al ATS conmutar el cable neutro junto con los tres cables de alimentación.
Conmutar el cable neutro puede detener los fallos a tierra y reducir el riesgo de descarga eléctrica. También ayuda a proteger equipos sensibles. Antes de realizar el cableado, los usuarios deben comprobar si su sistema necesita la conmutación del neutro. El manual de instalación y el diagrama de cableado mostrarán la configuración correcta.
Nota: Siga siempre las instrucciones del fabricante para las conexiones del neutro. Utilizar una configuración incorrecta puede provocar fallos en el equipo o crear riesgos para la seguridad.
Herramientas y materiales para la instalación
Herramientas necesarias
Se necesitan las herramientas adecuadas para realizar el cableado de forma segura. Los electricistas utilizan herramientas manuales y herramientas de comprobación para cada paso. Estas son algunas de las herramientas más habituales:
Los destornilladores aislados ayudan a apretar los terminales.
Los pelacables quitan el plástico de los cables.
Los alicates doblan y mantienen los cables en su sitio.
Los cortacables cortan los cables al tamaño adecuado.
El comprobador de tensión comprueba si un cable tiene corriente.
El multímetro mide la tensión, la corriente y la resistencia.
El taladro y las brocas ayudan a montar el ATS en la pared.
El rotulador o la cinta adhesiva ayudan a marcar cada cable.
Consejo: Compruebe en el manual del propietario si hay herramientas especiales. Algunos modelos ATS necesitan herramientas especiales para el cableado o el montaje.
Materiales y componentes
Los buenos materiales hacen que el cableado sea resistente y seguro. Los electricistas eligen cables y piezas que se adapten al ATS y al edificio. Aquí tienes una tabla de materiales y piezas habituales:
Artículo | Propósito |
|---|---|
Cables trifásicos | Transporte de energía entre fuentes y cargas |
Cable neutro | Equilibrar el sistema y devolver la corriente |
Cable de tierra | Protección contra descargas eléctricas |
Terminales de cable | Conectar los cables a los terminales ATS |
Conductos y accesorios | Proteger y guiar el cableado |
Disyuntores | Proteger el cableado de sobrecargas |
Bloques de terminales | Organizar y asegurar las conexiones de cableado |
Material de montaje | Fije el ATS a la pared o al panel |
Cables de control | Enviar señales de arranque/parada del generador |
Los electricistas deben utilizar el tamaño y el tipo de cable que figuran en el diagrama. Utilizar el cable equivocado puede hacer que las cosas se sobrecalienten o se incendien. También deben consultar el manual de la ATS para ver si hay piezas o conectores especiales.
Equipo de seguridad
La seguridad es siempre importante cuando se realizan trabajos de cableado. Los electricistas llevan equipo de seguridad y utilizan herramientas de seguridad para mantenerse a salvo. Estos son algunos elementos de seguridad importantes:
Los guantes aislantes mantienen las manos a salvo de descargas eléctricas.
Las gafas de seguridad protegen los ojos de las chispas o la suciedad.
La ropa ignífuga ayuda a evitar las quemaduras.
El casco protege la cabeza de los golpes.
Los zapatos con suela de goma reducen el riesgo de golpes.
El kit de bloqueo/etiquetado mantiene los circuitos apagados durante el trabajo.
Nota: Respete siempre los códigos locales y las normas de seguridad del fabricante. Un equipo de seguridad adecuado ayuda a evitar accidentes durante el cableado y la instalación.
Antes de empezar, hay que conseguir todas las herramientas, materiales y equipo de seguridad. Deben leer el manual del propietario y el diagrama de cableado para conocer las necesidades especiales. Planificar con antelación hace que el cableado sea más fácil y seguro.
Guía de instalación para ATS trifásicos
Comprobaciones de seguridad previas a la instalación
Antes de empezar la instalación, la seguridad es lo primero. Un electricista autorizado debe encargarse de la instalación para evitar accidentes. El proceso de cableado implica alta tensión. Los errores pueden provocar incendios, descargas eléctricas o daños en los equipos.
Siga estas comprobaciones de seguridad antes de empezar:
Desconecte todas las fuentes de alimentación en el panel de disyuntores principal.
Utilice un comprobador de tensión para confirmar que ningún cable tiene corriente.
Póngase guantes aislantes, gafas de seguridad y ropa ignífuga.
Instale dispositivos de bloqueo/etiquetado para mantener los circuitos apagados durante el trabajo.
Lee la guía de instalación y el esquema eléctrico del fabricante.
Compruebe que todas las herramientas y materiales están listos y en buen estado.
Asegúrate de que la zona esté seca y despejada.
Nota: No se salte nunca las comprobaciones de seguridad. Estos pasos protegen a las personas y los equipos durante la instalación.
Montaje del ATS
El siguiente paso en la instalación paso a paso es montar el interruptor de transferencia automática. El ATS debe colocarse en un lugar de fácil acceso y alejado del agua o el calor. La pared o el panel deben soportar el peso del ATS.
Siga estos pasos para el montaje:
Elija una ubicación cercana al panel de disyuntores principal y a la fuente de alimentación de reserva.
Marque los orificios de montaje utilizando la caja ATS como guía.
Taladre los agujeros para la tornillería de montaje.
Fije el ATS a la pared o al panel con pernos o tornillos.
Compruebe que el ATS está nivelado y seguro.
Una mesa puede ayudar en las comprobaciones de montaje:
Paso | Acción | Resultado |
|---|---|---|
Ubicación | Cerca del panel principal y del generador | Cableado más corto |
Material de montaje | Pernos o tornillos | Instalación segura |
Comprobación de nivel | Utilizar una herramienta de nivelación | ATS se sienta recto |
Consejo: Deje espacio suficiente alrededor del ATS para el cableado y el mantenimiento futuro.
Conexión de la alimentación principal
El proceso de cableado comienza con las conexiones de la alimentación principal. La alimentación principal lleva la electricidad desde la compañía eléctrica hasta el interruptor de transferencia automática. El diagrama de cableado muestra tres cables principales: L1, L2 y L3. Algunos sistemas también utilizan un cable neutro.
Pasos para conectar la alimentación principal:
Identifique los terminales de entrada de alimentación principal en el ATS. Suelen estar marcados como L1, L2 y L3.
Pele el aislamiento de los extremos de los cables principales de alimentación.
Coloque terminales de cable a cada cable para una conexión fuerte.
Conecte L1, L2 y L3 del panel del disyuntor principal a los terminales ATS correspondientes.
Si el sistema utiliza un cable neutro, conéctelo al terminal neutro marcado con una “N”.”
Apriete todos los tornillos de los terminales con un destornillador aislado.
Compruebe cada conexión con el diagrama de cableado.
Advertencia: Las conexiones sueltas pueden provocar sobrecalentamiento y averías en el equipo. Compruebe siempre dos veces cada cable.
El cableado de alimentación principal debe coincidir con el tamaño y tipo de cable que se muestra en la guía de instalación. Este cableado paso a paso garantiza un funcionamiento seguro y fiable del conmutador automático.
Llamada: El ATS actúa como el corazón del sistema de alimentación de reserva. Una instalación y un cableado adecuados mantienen la seguridad del edificio durante la pérdida de energía.
Conexión de la fuente de reserva
La alimentación de reserva se enciende cuando se interrumpe la alimentación principal. La guía de instalación explica cómo conectar el generador al conmutador de transferencia automática. Los electricistas deben seguir cada paso del cableado para evitar errores.
Busque los terminales de entrada de reserva en el interruptor de transferencia automática. Están marcados como L1, L2 y L3.
Retire el plástico de los cables de reserva. Utilice pelacables para quitar lo justo.
Coloca terminales de cable en cada cable. Los terminales ayudan a que los cables permanezcan tensos.
Conecte los cables de reserva a los terminales correctos. L1 va con L1, L2 con L2 y L3 con L3.
Si hay un cable neutro, conéctelo al terminal “N”.
Apriete cada tornillo con un destornillador aislado.
Compruebe el diagrama de cableado para asegurarse de que todos los cables son correctos.
Consejo: Lea siempre el manual del generador para conocer los pasos especiales del cableado. Algunos generadores necesitan un trabajo extra para ser seguros.
Una tabla muestra las conexiones de reserva:
Etiqueta de terminal | Tipo de cable | Fuente |
|---|---|---|
L1 | Cable de alimentación de reserva | Generador |
L2 | Cable de alimentación de reserva | Generador |
L3 | Cable de alimentación de reserva | Generador |
N | Cable neutro | Generador (si se utiliza) |
El cableado debe coincidir con la guía de instalación. Los electricistas deben utilizar el tamaño y el tipo de cable adecuados. Un cableado incorrecto puede hacer que las cargas sean desiguales o romper el interruptor.
Cargas de cableado
El cableado de carga envía energía desde el conmutador de transferencia automática al edificio. Los electricistas conectan los cables de carga a los terminales de salida. Seguir cada paso mantiene la seguridad del sistema.
Localice los terminales de salida en el interruptor de transferencia automática. Están marcados como L1, L2, L3 y, a veces, N.
Pele el plástico de los cables de carga. Utilice pelacables para que los extremos queden bien limpios.
Añada terminales de cable a cada cable de carga.
Conecte cada cable de carga al terminal de salida correcto. L1 va a L1, L2 a L2 y L3 a L3.
Si hay un cable neutro, conéctelo al terminal “N”.
Apriete todos los tornillos con un destornillador aislado.
Compruebe el diagrama de cableado para asegurarse de que todas las conexiones son correctas.
Advertencia: Un cableado incorrecto puede romper el equipo o provocar un incendio. Compruebe siempre dos veces el diagrama de cableado.
Una tabla muestra las conexiones de carga:
Terminal de salida | Tipo de cable | Destino |
|---|---|---|
L1 | Cable de carga | Panel de carga principal |
L2 | Cable de carga | Panel de carga principal |
L3 | Cable de carga | Panel de carga principal |
N | Cable neutro | Panel de carga principal |
El cableado debe seguir la guía de instalación. Los electricistas deben utilizar el tamaño y el tipo de cable adecuados. El cableado paso a paso mantiene el sistema seguro y equilibrado.
Ajustes de control
Los ajustes de control ayudan al interruptor de transferencia automática a saber cuándo debe cambiar de potencia. Los electricistas conectan los cables de control y configuran el ATS para que funcione correctamente.
Encuentre los terminales de control en el interruptor de transferencia automática. Se conectan al arranque del generador y a las alarmas.
Pele el plástico de los cables de control. Utilice pelacables para obtener extremos limpios.
Conecte los cables de control a los terminales adecuados. Siga el diagrama de cableado de cada uno.
Ajuste el panel de control ATS. Ajuste la detección de tensión, el retardo de transferencia y el arranque del generador.
Pruebe el circuito de control. Asegúrate de que el ATS indica al generador que se ponga en marcha cuando falle la alimentación.
Compruebe las alarmas y las luces. Indican el estado del dispositivo de conmutación automática.
Nota: Siga siempre las instrucciones del fabricante para los ajustes de control. Una configuración incorrecta puede hacer que el ATS deje de funcionar en caso de apagón.
Una tabla muestra los ajustes de control más comunes:
Configuración | Propósito | Método de ajuste |
|---|---|---|
Detección de voltaje | Averigua si se ha perdido la corriente | Panel de control |
Retraso de transferencia | Establece el tiempo de espera antes de conmutar | Panel de control |
Arranque del generador | Envía la señal al generador | Cableado de control |
Salida de alarma | Enciende las alarmas o las luces | Cableado de control |
La guía de instalación ayuda a los electricistas a instalar el ATS de forma segura. Unos buenos ajustes de control mantienen el interruptor de transferencia automática en funcionamiento en caso de emergencia.
Aviso: Los pasos del cableado deben seguir la guía de instalación. Los electricistas deben comprobar cada paso para que el sistema sea seguro y funcione bien.
Inspección final
Cuando todo el cableado está hecho, los electricistas tienen que comprobarlo todo. Esta última comprobación garantiza que el sistema es seguro y funciona correctamente. Una comprobación cuidadosa puede detener los problemas y mantener los equipos seguros.
Los electricistas deben utilizar esta lista de comprobación:
Mira el diagrama de cableado. Asegúrese de que cada cable está en el lugar correcto.
Asegúrese de que todos los tornillos de los terminales están apretados. Los cables sueltos pueden calentarse.
Compruebe si hay daños o cobre desnudo en cada conexión.
Compruebe que los cables neutro y de tierra van a los puntos correctos.
Asegúrate de que los cables estén ordenados y no crucen bordes afilados.
Compruebe que todos los cables de control van a los lugares correctos.
Asegúrese de que la caja ATS está cerrada y bloqueada.
Consejo: Utiliza una linterna para ver el interior de la caja. Una buena luz ayuda a encontrar los errores.
Los electricistas deben utilizar un multímetro para comprobar los cables. Pueden comprobar si los cables se conectan correctamente entre los terminales. También deben comprobar si el voltaje es correcto en cada salida. Si las cifras son incorrectas, deben solucionar el problema antes de conectar la alimentación.
Una tabla ayuda a llevar el control:
Antes de restablecer el suministro eléctrico, los electricistas deben recoger todas las herramientas y la basura. Deben decir a los demás que se mantengan alejados durante las pruebas. Cuando estén listos, pueden encender el disyuntor principal y la fuente de reserva. Deben observar el ATS mientras cambia de fuente de alimentación. El interruptor debe funcionar suavemente, sin chispas ni sonidos fuertes.
Si el ATS no funciona bien, los electricistas deben cortar la corriente y volver a comprobar los cables. Pueden utilizar la guía del fabricante o ver vídeos paso a paso para obtener ayuda.
Aviso: Una cuidadosa comprobación final garantiza la seguridad de las personas y los equipos. También garantiza que el trabajo sigue las normas de seguridad.
Una buena comprobación ayuda a todos a sentirse seguros. Demuestra que el cableado está listo para su uso.
Precauciones de seguridad para la instalación de ATS
Consejos de seguridad eléctrica
Trabajar con un conmutador de transferencia automático trifásico puede ser peligroso. La alta tensión puede dañar a las personas si no tienen cuidado. Los electricistas deben seguir las normas de seguridad para mantenerse a salvo. Siempre desconectan la corriente en el disyuntor principal antes de tocar los cables. Un comprobador de tensión ayuda a asegurarse de que ningún cable tiene electricidad. Tener las manos secas y colocarse sobre una alfombrilla de goma ayuda a evitar las descargas. Los electricistas no deben utilizar herramientas metálicas cerca de circuitos con corriente. Nunca deben trabajar solos. Debe haber alguien cerca por si algo sale mal.
Aviso: Leer primero el manual del fabricante ayuda a todos a evitar errores y a mantenerse seguros.
Una tabla muestra algunos consejos básicos de seguridad eléctrica:
Consejo de seguridad | Por qué es importante |
|---|---|
Desconectar la alimentación | Detiene las descargas eléctricas. |
Utilizar comprobador de tensión | Confirma que los cables son seguros |
Mantener las manos secas | Disminuye el riesgo de choque |
De pie sobre una alfombrilla de goma | Añade protección adicional |
Evite las herramientas metálicas | Evita cortocircuitos |
Trabajar con un socio | Ayuda en casos de emergencia |
Procedimientos de bloqueo y etiquetado
El bloqueo/etiquetado mantiene los circuitos apagados mientras se trabaja. Los electricistas utilizan dispositivos de bloqueo para bloquear interruptores y disyuntores. Colocan etiquetas para indicar que se está trabajando. Sólo la persona que está trabajando debe quitar el candado y la etiqueta. Esta norma impide que otras personas conecten la electricidad por accidente.
Estos son los pasos para el bloqueo/etiquetado:
Desconecte el disyuntor principal y la fuente de reserva.
Coloque un dispositivo de bloqueo en cada interruptor o disyuntor.
Coloque una etiqueta con el nombre del trabajador y el motivo del bloqueo.
Asegúrate de que todas las fuentes de alimentación permanecen apagadas.
Quite los candados y las etiquetas sólo cuando haya terminado el trabajo.
Consejo: El bloqueo/etiquetado mantiene a todo el mundo a salvo de subidas de tensión y descargas eléctricas repentinas.
Equipo de protección personal
Los equipos de protección individual (EPI) protegen a los electricistas. Llevan guantes aislantes para evitar descargas eléctricas. Las gafas de seguridad les protegen de las chispas y el polvo. La ropa ignífuga evita las quemaduras. Los cascos protegen la cabeza de posibles caídas. Los zapatos con suela de goma aumentan la seguridad.
He aquí una lista de EPI para la instalación de ATS:
Guantes aislantes
Gafas de seguridad
Ropa resistente al fuego
Casco
Calzado con suela de goma
Los electricistas comprueban su EPI antes de cada trabajo. Un equipo roto no puede mantenerlos a salvo. Consiguen nuevos artículos si algo está desgastado. Llevar el EPI adecuado hace que cada trabajo sea más seguro.
Nota: El EPI no es una opción. Todos los que trabajan con sistemas eléctricos deben utilizarlo.
Solución de problemas y errores comunes
Errores de cableado
Los errores de cableado pueden causar problemas con un interruptor de transferencia automática trifásico. A veces, los electricistas colocan los cables en el lugar equivocado. Pueden elegir un cable demasiado pequeño u olvidarse de apretar los tornillos. Estos errores pueden hacer que los cables se calienten, causar cortocircuitos o incluso provocar incendios.
Para encontrar errores de cableado, los electricistas deben:
Compruebe cada cable con el diagrama de cableado.
Busque cables sueltos o rotos.
Asegúrese de que todos los tornillos estén apretados.
Utilice un multímetro para comprobar la tensión en cada terminal.
Consejo: Los electricistas deben colocar etiquetas en los cables antes de empezar. Las etiquetas ayudan a evitar errores en la instalación.
Una tabla puede ayudar a hacer un seguimiento de los errores de cableado y cómo solucionarlos:
Tipo de error | Cómo detectarlo | Cómo solucionarlo |
|---|---|---|
Terminal equivocado | Cable en lugar equivocado | Mover el cable al lugar correcto |
Conexión floja | El cable vibra o chispea | Apriete el tornillo |
Tamaño de cable incorrecto | El cable se calienta | Sustituir por el tamaño correcto |
Cables sin etiquetar | Cables difíciles de rastrear | Añadir etiquetas |
ATS no conmuta
A veces, el interruptor de transferencia automática no cambia a la alimentación de reserva. Esto puede impedir que la energía llegue a cosas importantes. Esto puede ocurrir por varias razones.
Los electricistas deben comprobar estas cosas:
Asegúrese de que los cables de control están bien conectados.
Pruebe el circuito de detección de tensión. El ATS debe saber cuándo se pierde la tensión.
Compruebe si el generador recibe la señal de arranque. El ATS indica al generador que se encienda.
Compruebe si hay fusibles fundidos o disyuntores activados dentro de la ATS.
Si el ATS sigue sin conmutar, los electricistas deben leer el manual. Algunos modelos de ATS tienen ajustes especiales o botones de reinicio.
Nota: Si el ATS hace clic pero no conmuta, el problema podría estar en el circuito de control.
Problemas de carga
Los problemas de carga pueden producirse si la ATS no envía la energía de manera uniforme. Si la carga no está equilibrada, las luces pueden parpadear o las máquinas pueden no funcionar correctamente. Demasiados dispositivos pueden disparar los disyuntores o dañar los equipos.
Para solucionar los problemas de carga, los electricistas deben
Comprueba que L1, L2 y L3 conducen aproximadamente la misma corriente.
Utiliza una pinza amperimétrica para medir la corriente en cada cable.
Mueve algunos dispositivos a otra fase si uno tiene demasiada carga.
Asegúrese de que la carga total no es superior a la que puede soportar el ATS.
Una tabla muestra los problemas de carga más comunes y cómo solucionarlos:
Problema | ¿Qué sucede? | Solución |
|---|---|---|
Carga desequilibrada | Luces parpadeantes | Desplazar dispositivos para equilibrar la carga |
Sobrecarga | Disparos de disyuntores | Reducir el número de dispositivos |
No hay energía en la carga | Equipo apagado | Comprobar el cableado y la salida ATS |
Aviso: Los electricistas deben utilizar siempre el diagrama de cableado y el manual de la ATS cuando solucionen problemas de carga.
Solución de problemas comunes
Muchas personas se enfrentan a problemas similares cuando trabajan con un interruptor de transferencia automática trifásico. Saber cómo solucionar estos problemas ayuda a mantener el sistema seguro y funcionando bien. En esta sección se explican pasos sencillos para solucionar los problemas más comunes.
1. El ATS no cambia a alimentación de reserva
Compruebe si la alimentación principal está realmente desconectada. Utilice un comprobador de tensión.
Mira los cables de control. Asegúrese de que se conectan a los terminales correctos.
Prueba el generador. Comprueba si arranca cuando el ATS envía una señal.
Inspeccione los fusibles y disyuntores dentro del ATS. Sustituya los que estén fundidos o disparados.
Consejo: Siga siempre la guía de solución de problemas del fabricante para su modelo.
2. El generador funciona, pero no llega corriente a la carga
Compruebe los cables de salida del ATS al panel de carga.
Asegúrese de que todos los tornillos de los terminales están apretados.
Utilice un multímetro para comprobar la tensión en los terminales de salida.
Busque señales de cables quemados o dañados.
3. El ATS hace ruido o huele a caliente
Desconecte la alimentación de inmediato.
Abra la caja del ATS y busque cables sueltos o puntos quemados.
Apriete las conexiones sueltas.
Sustituya los cables o piezas dañados antes de volver a conectar la alimentación.
4. Las cargas no están equilibradas
Utilice una pinza amperimétrica para medir la intensidad en cada fase (L1, L2, L3).
Desplace algunos equipos a fases diferentes si una fase soporta demasiada carga.
Compruebe el diagrama de cableado para asegurarse de que todas las conexiones coinciden.
5. El ATS no detecta la pérdida de potencia
Inspeccione el circuito de detección de tensión.
Asegúrese de que los cables sensores se conectan a los puntos correctos.
Si es necesario, ajuste los parámetros de detección de tensión en el panel de control.
Tabla de referencia rápida: Problemas comunes y soluciones
Problema | Pasos rápidos |
|---|---|
ATS no conmuta | Comprobar cables de control, probar generador |
No hay energía en la carga | Inspeccione el cableado de salida, compruebe la tensión |
Ruidos extraños o calor | Desconecte la alimentación, compruebe si hay cables sueltos |
Cargas desequilibradas | Medir la corriente, mover el equipo |
No se detecta la pérdida de alimentación | Comprobar el circuito de detección, ajustar la configuración |
Alerta: Si el problema no desaparece después de seguir estos pasos, interrumpa el trabajo y llame a un electricista autorizado. Nunca hagas conjeturas con los sistemas eléctricos.
Siempre hay que leer el manual del ATS antes de intentar solucionar un problema. El manual ofrece información detallada sobre cada modelo. Si el problema parece difícil o peligroso, la ayuda profesional es la opción más segura. Una buena instalación y revisiones periódicas ayudan a prevenir la mayoría de los problemas.
Un conmutador de transferencia automático trifásico funciona bien si sigue cada paso de la guía de instalación. La seguridad es muy importante en cada etapa. Los electricistas revisan todos los cables y prueban el sistema antes de conectar la alimentación. Leen los manuales y los diagramas de cableado para evitar errores. Si las cosas parecen difíciles, hay que pedir ayuda a los expertos. Una buena planificación y comprobación suelen ayudar a que el sistema sea seguro y funcione correctamente.
Pruebe siempre el sistema cuando termine de instalarlo. Así te asegurarás de que todo funciona como debe.
Preguntas frecuentes
¿Qué hace un conmutador de transferencia automático trifásico?
Un conmutador de transferencia automático trifásico cambia la alimentación de la fuente principal a un generador de reserva si se interrumpe la alimentación principal. Vuelve a conmutar cuando se restablece la alimentación principal. De este modo, las máquinas importantes siguen funcionando sin que nadie tenga que hacerlo a mano.
¿Se puede instalar un ATS sin ser electricista?
Sólo un electricista autorizado debe instalar un ATS. La alta tensión puede dañar a las personas o provocar un incendio. Los electricistas saben cómo utilizar las normas de seguridad y los diagramas de cableado. Esto ayuda a mantener a todos y todo a salvo.
¿Cómo se comprueba si el ATS funciona tras su instalación?
Desconecte la alimentación principal y compruebe si el ATS cambia al generador. Cuando vuelva la corriente, el ATS también debería volver. Las pruebas garantizan que el sistema funcionará si se corta la corriente de verdad.
¿Qué herramientas se necesitan para instalar un ATS?
Los electricistas utilizan destornilladores aislados, pelacables, alicates, cortacables, un comprobador de tensión y un multímetro. También necesitan equipos de seguridad, como guantes y gafas. En el manual del usuario se enumeran las herramientas especiales.
¿Cuáles son los errores más comunes en el cableado de los ATS?
A veces, la gente coloca los cables en los terminales equivocados, elige el tamaño de cable equivocado u olvida apretar los tornillos. Estos errores pueden hacer que las cosas se calienten demasiado o se rompan. Mirar el diagrama de cableado ayuda a evitar estos errores.
¿Con qué frecuencia debe inspeccionarse el ATS?
El ATS debe revisarse al menos una vez al año. Las revisiones periódicas ayudan a detectar cables sueltos, piezas desgastadas u otros problemas. Arreglar las cosas a tiempo mantiene el sistema seguro y funcionando bien.
¿Qué hay que hacer si el ATS hace ruido o huele a caliente?
Desconecte inmediatamente la alimentación. Un olor o ruido a quemado significa que algo va mal. Un electricista debe revisar el sistema antes de volver a conectar la alimentación.
