Was ist eine DC Combiner Box?
Definition
Eine DC Combiner Box ist ein wichtiges elektrisches Gerät, das in Photovoltaik (PV)-Systemen verwendet wird, um den von mehreren Solarmodulsträngen erzeugten Gleichstrom (DC) zu sammeln und in einem oder mehreren Ausgangsstromkreisen zusammenzufassen, die dann zur Stromumwandlung an einen Wechselrichter angeschlossen werden.
Funktion
In einem Solarenergiesystem erzeugt jeder Strang von Solarmodulen unabhängig Gleichstrom. Ohne eine Combiner-Box würden diese mehreren Ausgänge eine komplexe Verkabelung erfordern und die Installation erschweren. Die DC-Kombinatorbox vereinfacht diesen Prozess, indem sie alle Eingänge zu einem einheitlichen Ausgang zusammenfasst, was die Komplexität der Verkabelung erheblich reduziert und die Systemorganisation verbessert.
Neben der Stromzusammenführung dient ein DC-Kombinationskasten auch als zentralisierte Schutzeinheit auf der DC-Seite. Er enthält in der Regel wichtige Schutzkomponenten wie DC-Sicherungen oder Leistungsschalter für den Überstromschutz und Überspannungsschutzgeräte (SPDs) zum Schutz des Systems vor Blitzeinschlägen und transienten Überspannungen. Einige fortschrittliche Konstruktionen können auch Überwachungssysteme für die Leistungsverfolgung in Echtzeit umfassen.
Wo befindet sich die DC Combiner Box in einer PV-Anlage?
Der DC-Kombinationskasten wird in der Regel zwischen dem Solarmodulfeld und dem Wechselrichter installiert und fungiert als wichtige Schnittstelle, die die Sicherheit, Zuverlässigkeit und Wartungsfreundlichkeit des Systems erhöht. Da er sowohl für die elektrische Konsolidierung als auch für den Schutz sorgt, spielt er eine wichtige Rolle bei der Gewährleistung eines stabilen und effizienten Betriebs von PV-Solaranlagen.
DC Combiner Box Hauptkomponenten und ihre Funktionen
In einem DC-Kombinationskasten sind mehrere wichtige Komponenten integriert, die einen sicheren, effizienten und zuverlässigen Betrieb einer Photovoltaikanlage (PV) gewährleisten. Jede Komponente spielt eine bestimmte Rolle bei der Energieerfassung, dem Schutz und dem Systemmanagement.
DC-Sicherungen/Leistungsschalter
Funktion: Überstromschutz
Gleichstromsicherungen oder DC-Leistungsschalter werden verwendet, um jeden einzelnen PV-String vor Überstrombedingungen zu schützen. Tritt ein Fehler wie ein Kurzschluss oder ein Rückstrom auf, schaltet die Sicherung den betroffenen String ab, um Schäden an der Anlage zu verhindern und die Sicherheit zu gewährleisten.
DC-Überspannungsschutzgerät (SPD)
Funktion: Schutz gegen Blitzschlag und transiente Überspannungen
Das DC-Überspannungsableiter ist eine der kritischsten Komponenten in einem DC-Kombinationskasten. Er schützt das System vor Spannungsspitzen, die durch Blitzeinschläge oder Schaltüberspannungen verursacht werden. Wenn eine Überspannung auftritt, leitet der SPD die überschüssige Energie schnell zur Erde ab und verhindert so Schäden an empfindlichen Geräten wie Wechselrichtern.
DC-Trennschalter
Funktion: Sicheres Trennen der Verbindung
Das DC-Trennschalter ermöglicht es dem Bediener, den Stromkreis für Wartungs- oder Notfallzwecke sicher zu unterbrechen. Er gewährleistet, dass das System ohne Gefahr für das Personal spannungsfrei geschaltet werden kann.
Vorteile der Verwendung einer DC Combiner Box
Reduzierte Verkabelungskosten
Durch die Zusammenfassung mehrerer PV-Strings zu einem einzigen Ausgang reduziert ein DC-Kombinationskasten den Verkabelungsaufwand erheblich. Dies führt zu niedrigeren Materialkosten und geringerem Arbeitsaufwand bei der Installation, insbesondere bei großen Solarprojekten.
Vereinfachte Installation und Wartung
Mit seinem zentralisierten Design vereinfacht der DC-Kombinationskasten das Systemlayout und die Verdrahtung. Vormontierte und vorverdrahtete Lösungen rationalisieren die Installation weiter, sparen Zeit und verringern das Risiko von Verdrahtungsfehlern.
Darüber hinaus wird die Wartung erleichtert, da sich alle wichtigen Komponenten in einem einzigen zugänglichen Gehäuse befinden.
Verbesserte Systemzuverlässigkeit
Durch die Integration mehrerer Schutzkomponenten wie Sicherungen, Leistungsschalter und Überspannungsschutzgeräte (SPDs) verringert ein DC-Kombinationskasten die Wahrscheinlichkeit von Systemausfällen erheblich. Im Falle eines Fehlers kann der betroffene Stromkreis schnell isoliert werden, was eine Ausbreitung des Problems verhindert und einen stabilen Betrieb des Gesamtsystems gewährleistet.
Unter diesen Komponenten spielt das SPD eine entscheidende Rolle beim Systemschutz. Er schützt effektiv vor Blitzeinschlägen und transienten Überspannungen, indem er überschüssige Energie bei Spannungsspitzen schnell zur Erde ableitet. Dies trägt zum Schutz kritischer Geräte wie Wechselrichter bei und minimiert gleichzeitig das Risiko von Geräteschäden, Brandgefahren und Systemausfallzeiten.
Anwendungen der DC Combiner Box
Netzunabhängige und hybride Systeme
DC-Kombinationskästen werden auch in netzunabhängigen und hybriden Solarsystemen eingesetzt, wo sie Solaranlagen mit Batteriespeichersystemen oder Hybridwechselrichtern verbinden. Sie sorgen für ein stabiles DC-Strommanagement und bieten den notwendigen Schutz in Systemen, die unabhängig vom Versorgungsnetz arbeiten.
Energiespeicher und EV-Ladesysteme
Mit der zunehmenden Integration erneuerbarer Energien werden DC-Kombikästen zunehmend in Energiespeichersysteme und solarbetriebene EV-Aufladen Stationen. Sie helfen, Gleichstromeingänge effizient zu verwalten und gleichzeitig die Sicherheit und Zuverlässigkeit des Systems zu gewährleisten.
Industrielle PV-Systeme
Für industrielle PV Projekten spielen DC-Kombinationskästen eine wichtige Rolle bei der Verwaltung mehrerer PV-Stränge in größeren Anlagen. Sie erhöhen die Systemzuverlässigkeit und gewährleisten einen stabilen Betrieb unter wechselnden Lastbedingungen. Integrierte Schutzvorrichtungen, wie z. B. SPDs, helfen, empfindliche Geräte vor Überspannungen zu schützen.
Zusätzlich zu den oben erwähnten typischen Anwendungen werden Gleichstromverteiler auch häufig eingesetzt in agrivoltaische Systeme, Solarparks, und andere Projekte im Bereich der erneuerbaren Energien.
Wie man die richtige DC Combiner Box auswählt
Anzahl der Eingangsstrings und Ausgangskonfiguration
Bei der Auswahl eines DC-Koppelkastens sind die Anzahl der Eingangsstränge und die Ausgangskonfiguration die beiden wichtigsten und kritischsten Faktoren. Sie wirken sich direkt auf die Systemsicherheit, die Energieeffizienz und die Kompatibilität mit dem Wechselrichter aus.
Eingabe: Anzahl der Saiten und elektrische Anpassung
Auf der Eingangsseite ist es wichtig zu bestimmen, wie viele PV-Stränge angeschlossen werden sollen. Übliche Konfigurationen sind 4, 8, 12 und 16 Eingänge, je nach Projektgröße.
Bei der Gestaltung des Eingangs geht es jedoch nicht nur um die Menge, sondern auch um die Erfüllung wichtiger elektrischer Anforderungen:
- Maximaler Strom pro String (Imp)
- Maximale Systemspannung (z. B. 1000 V oder 1500 V)
- Auswirkungen der Temperatur auf die Leerlaufspannung (Uoc)
Darüber hinaus ist jeder Eingang in der Regel mit einem individuellen Überstromschutz (z. B. Gleichstromsicherungen) ausgestattet, um sicherzustellen, dass ein Fehler in einem Strang keine Auswirkungen auf andere hat.
Eine gut durchdachte Eingangskonfiguration verhindert Überlastungen, verringert Verluste und verbessert die Sicherheit und Zuverlässigkeit des Systems insgesamt.
Ausgang: Entwurf mit einem oder mehreren Ausgängen
Die Ausgangskonfiguration bestimmt, wie die kombinierte Gleichstromleistung an den Wechselrichter geliefert wird.
Es gibt zwei Haupttypen:
- Einzelner Ausgang
Alle Strings werden zu einem Ausgang zusammengefasst, der an einen einzigen Wechselrichtereingang angeschlossen ist. Dies ist für Zentralwechselrichter oder kleine bis mittelgroße Anlagen geeignet.
Vorteile: einfacher Aufbau, geringere Kosten
Berücksichtigung: Höhere Ausgangsströme erfordern eine angemessene Dimensionierung und Absicherung der Kabel
- Mehrere Ausgänge
Die Strings werden gruppiert und auf mehrere Ausgänge verteilt, die jeweils mit separaten MPPT-Eingängen oder Wechselrichtern verbunden sind.
Vorteile:
- Verbesserte MPPT-Tracking-Effizienz
- Reduzierte Fehlanpassungsverluste
- Besser geeignet für komplexe Layouts oder mehrere Ausrichtungen
In modernen PV-Anlagen werden zunehmend Multi-Output-Designs bevorzugt, insbesondere bei der Verwendung von Wechselrichtern mit mehreren MPPTs.
Die Ausgangskonfiguration sollte sorgfältig auf die MPPT-Struktur des Wechselrichters abgestimmt werden, um den Energieertrag zu maximieren.
Nennspannung und Nennstrom
Die Auswahl der richtigen Spannungs- und Stromwerte für einen DC-Kombinationskasten ist entscheidend für die Sicherheit, Stabilität und langfristige Leistung des Systems. Eine unsachgemäße Dimensionierung kann zu Überhitzung, Isolationsversagen oder sogar Geräteschäden führen.
Auswahl der Nennspannung
Die Nennspannung des DC-Kombinatorkastens muss die maximale Gleichspannung der PV-Anlage übersteigen. Übliche Systemspannungen sind 600 V, 1000 V und 1500 V.
Zu den wichtigsten zu berücksichtigenden Faktoren gehören:
- Leerlaufspannung (Uoc) der PV-Strings
- Spannungserhöhung bei niedrigen Temperaturen
- Maximal zulässige Systemspannung
Wichtigstes Prinzip: Nennspannung ≥ maximal korrigierter Uoc
In kälteren Umgebungen steigt die Spannung der PV-Module. Wird die Temperaturkorrektur nicht berücksichtigt, kann die Systemspannung die Grenzwerte der Anlage überschreiten, was ein Sicherheitsrisiko darstellt.
Auswahl des Stromwertes
Bei der Stromdimensionierung müssen sowohl der Eingangsstrom des Strings als auch der gesamte kombinierte Ausgangsstrom berücksichtigt werden:
- Eingangsstrom (pro String) Basierend auf dem Betriebsstrom des Moduls (Imp), normalerweise mit einem Sicherheitsfaktor (üblicherweise 1,25×).
- Ausgangsstrom (kombinierter Gesamtstrom) Die Summe aller Eingangsströme, die den Kapazitätsbedarf für Sammelschienen, Kabel und Schaltgeräte bestimmt.
Schlüsselprinzip:
- Eingangsstrom ≥ 1,25 × Imp
- Gesamtausgangsstrom = Summe aller Stringströme
Interne Komponentenkoordination
Die Spannungs- und Stromwerte wirken sich direkt auf die Auswahl der internen Komponenten aus:
- DC-Sicherungen (Nennstrom und Ausschaltvermögen)
- Leistungsschalter oder Trennschalter
- Überspannungsschutzgeräte (SPD) mit entsprechender maximaler Dauerbetriebsspannung (Uc)
- Sammelschienen und Leiterdimensionierung
Jede unterschätzte Komponente kann zu einer Schwachstelle im System werden.
Sicherheitsmarge und Auslegungspuffer
Um eine langfristige Zuverlässigkeit zu gewährleisten, empfiehlt es sich, genügend Spielraum bei der Planung einzuplanen:
- Spannung: Berücksichtigung von extrem niedrigen Temperaturen
- Stromstärke: 10-25% Sicherheitsspanne zulassen
- Berücksichtigung von Wärmeentwicklung und Alterungseffekten
Dies trägt dazu bei, Ausfälle durch Umweltveränderungen oder zukünftige Systemerweiterungen zu vermeiden.
LSP DC Combiner Box Lösungen

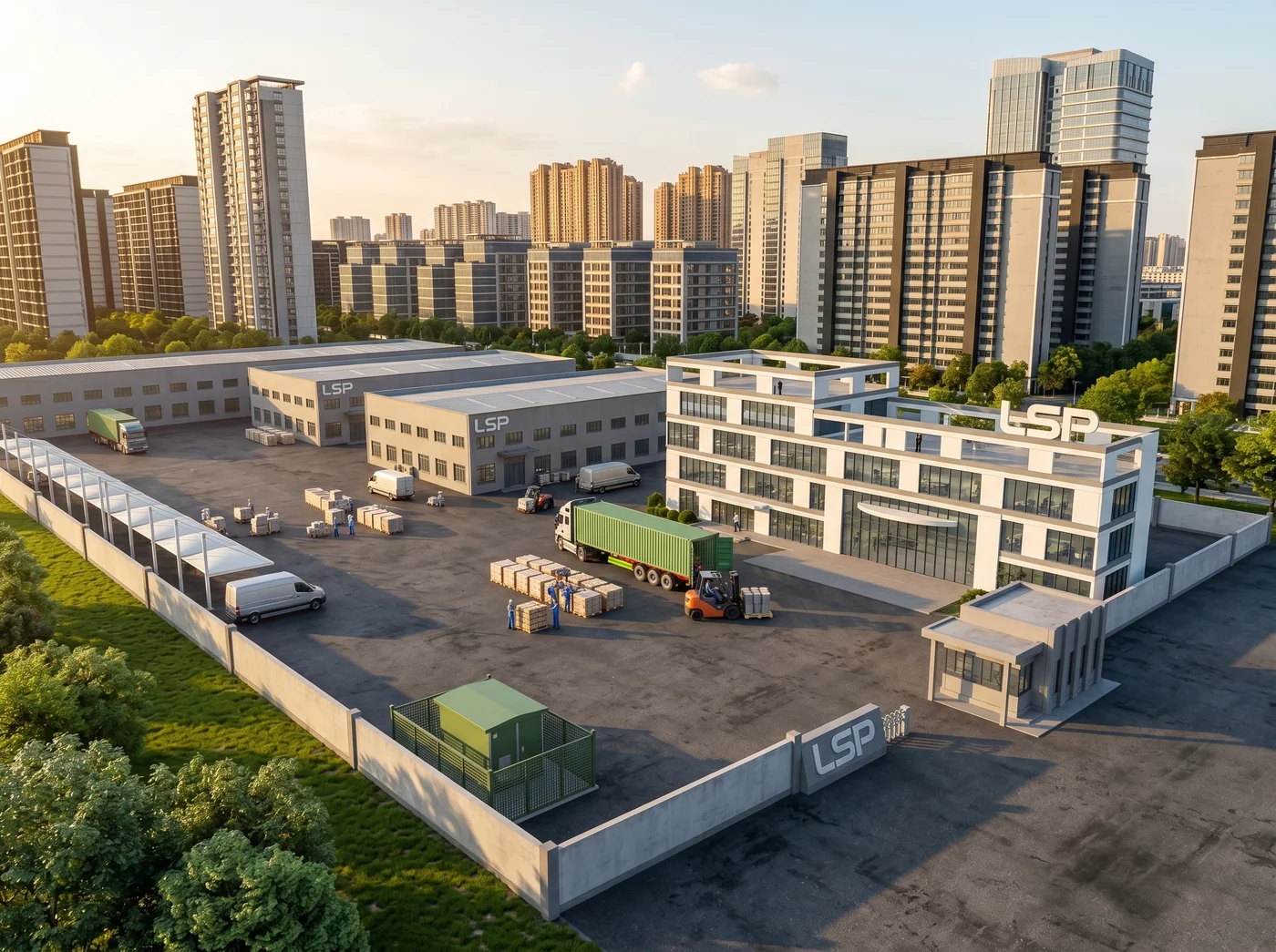

Über LSP und die Stärken der Marke
Sie wollen einen Partner, dem Sie für Ihr Gleichstromsystem vertrauen können. LSP wurde 2010 gegründet und ist heute ein führender Name im Bereich Überspannungsschutz und Gleichstrom-Kombinationskasten Technologie. LSP stellt seine Produkte in modernen Fabriken mit strengen Kontrollen her. Das Unternehmen gibt Geld für die Forschung aus, um neue Lösungen für Gleichstrom- und Energiesysteme zu entwickeln. Das Team von LSP testet jedes Produkt in neuen Labors, um hohe Standards zu erfüllen.
LSP unterstützt mehr als 1.200 Unternehmen in 35 Ländern. Sie können LSP-Produkte in vielen Solar- und Energieprojekten weltweit finden. Das Ziel des Unternehmens ist es, Ihre Gleichstromanlagen sicher und zuverlässig zu machen. LSP möchte führend im Bereich Gleichstrom-Überspannungsschutz und Energiesicherheit sein.
LSP bietet technische Unterstützung, individuelle Entwürfe und schnelle Lieferung. Sie erhalten Hilfe von Experten, die sich mit Gleichstrom- und Energiesystemen auskennen. Die Produkte von LSP haben TÜV-, CB- und CE-Zertifizierungen. Diese zeigen, dass die Produkte den IEC-Sicherheits- und Leistungsregeln entsprechen.
Schlussfolgerung
Mit dem rasanten Wachstum von Photovoltaik- und Energiespeichersystemen und dem weltweiten Übergang zu sauberer Energie haben Gleichstromverteilerschränke in einer Vielzahl von Anwendungen an Bedeutung gewonnen. Von PV-Dachanlagen für Privathaushalte über kommerzielle und industrielle PV-Systeme bis hin zu großen Solarparks und integrierten Energiespeicherprojekten spielen DC-Kombischränke eine entscheidende Rolle bei der Stromaggregation, dem Systemschutz und dem Betriebsmanagement.
Sie vereinfachen nicht nur die Systemverdrahtung und senken die Installationskosten, sondern verbessern auch die Systemsicherheit und -stabilität erheblich, indem sie mehrere Schutzkomponenten wie Sicherungen, Leistungsschalter und Überspannungsschutzgeräte (SPDs) integrieren. In komplexen Umgebungen und bei Hochspannungsanwendungen sind DC-Kombinationskästen unerlässlich, um eine langfristige, zuverlässige Systemleistung zu gewährleisten.
Häufig gestellte Fragen
Warum brauchen Sie einen DC-Kombinationskasten in Ihrer Solaranlage?
Ein DC-Kombinationskasten verbindet mehrere Solarstränge miteinander. Das macht die Verdrahtung für Sie einfacher. Er hilft, Ihr System sicher zu halten. Sie können damit Probleme schneller finden.
Warum verbessert ein DC-Kombinationskasten die Sicherheit?
Ein Gleichstromverteilerkasten hat Sicherungen und Schutzschalter. Außerdem befinden sich in ihm Überspannungsschutzvorrichtungen. Diese Teile stoppen zu viel Strom oder Spannung. Sie schützen Ihr System vor Blitzüberspannungen. Ihre Geräte bleiben sicher und funktionieren gut.
Warum sollten Sie eine Box mit Überspannungsschutz wählen?
Der Überspannungsschutz hilft Ihrem System, zusätzliche Spannungen zu verarbeiten. Sie entsteht durch Überspannungen bei Blitzschlag. Der Überspannungsschutz klemmt die Spannung ab. Er leitet den zusätzlichen Strom an die Erde weiter. So bleibt Ihre Solaranlage länger in Betrieb.
Warum ist die Einhaltung der IEC-Normen für Ihre Solaranlage wichtig?
Die IEC-Normen zeigen, dass Ihr System den Sicherheitsvorschriften entspricht. Diese Vorschriften werden weltweit angewendet. Zertifizierte Teile machen Ihr System zuverlässig. Ihre Solaranlage bleibt viele Jahre lang sicher.
Warum erleichtert ein DC-Kombinationskasten die Wartung?
Mit einem DC-Kombinationskasten sind alle Drähte an einem Ort. Sie können jeden Strang schnell überprüfen. Wenn etwas kaputt geht, finden Sie es schnell. Sie können Probleme schneller beheben und Geld sparen.
Sie verwenden weniger Kabel in Ihrer Einrichtung. Sie geben weniger Geld für Arbeit und Reparaturen aus. Die Box schützt Ihr System vor Beschädigungen. Ihre Solaranlage hält länger und funktioniert besser.
