Automatischer Transferschalter (ATS)

Ein Automatischer Transferschalter (ATS) ist ein elektrisches Gerät, das eine Last automatisch zwischen zwei Stromquellen umschaltet, typischerweise zwischen Versorgungsstrom (Hauptstrom) und ein Notstromversorgung (z. B. Notstromaggregat, USV oder Solarstromanlage), um eine kontinuierliche und zuverlässige Stromversorgung sicherzustellen.

1. Automatische Stromumschaltung – Erkennt Stromausfälle oder abnormale Zustände in der Hauptstromversorgung und schaltet die Last automatisch auf eine Notstromquelle um, um sie dann wiederherzustellen, sobald die Netzstromversorgung stabil ist.
2. Überwachung der Stromquelle – Überwacht kontinuierlich Spannung, Frequenz und Phase, um ein sicheres und ordnungsgemäßes Schalten zu gewährleisten.
3. Sicherheitsschutz – Verhindert Rückspeisung und schützt elektrische Systeme vor Überspannungen, Spannungsspitzen oder Störungen.
4. Manuelle Übersteuerung – Ermöglicht Bedienern die manuelle Steuerung der Umschaltung für Test- oder Wartungszwecke.

Ein Automatischer Umschalter (ATS) überwacht kontinuierlich die Netzstromversorgung (Hauptstromversorgung) und schaltet die elektrische Last bei einem Stromausfall oder einer Störung automatisch auf eine Notstromquelle wie einen Generator oder eine USV um. Sobald die Netzstromversorgung wiederhergestellt und stabil ist, schaltet das ATS die Last wieder auf die Hauptstromversorgung um.

• Offener Übergang (Break-Before-Make) ATSEin Open Transition ATS trennt die Last vom Hauptstromnetz, bevor er sich mit dem Notstromaggregat verbindet.
• Geschlossener Übergang (Make-Before-Break) ATSEin geschlossenes ATS-System stellt kurzzeitig eine Parallelschaltung zwischen Netz und Generator her, bevor es die Last überträgt, und gewährleistet so eine unterbrechungsfreie Stromversorgung.
• Verzögerter Übergang ATS: Eine verzögerte Umschaltung ATS führt eine programmierbare Verzögerung ein, bevor auf die Notstromquelle umgeschaltet wird.
• Soft Load / Bypass-Isolation ATSEin Soft Load oder Bypass Isolation ATS ermöglicht Wartungsarbeiten oder Lastumschaltungen ohne Unterbrechung der Stromversorgung.
• Geschlossen gekoppeltes ATSEin Closed-Coupled ATS lässt sich direkt in das Bedienfeld des Generators integrieren, wodurch eine kompakte Installation ermöglicht und die Komplexität der Verkabelung reduziert wird.
• Manuell betätigtes ATSEin manuell betätigter ATS erfordert menschliches Eingreifen, um zwischen Netzstrom und Notstrom umzuschalten.

Ein automatischer Doppelstrom-Umschalter (ATS) ist ein elektrisches Gerät, das die Stromversorgung automatisch zwischen zwei unabhängigen Stromquellen umschaltet, z. B. zwischen dem Hauptstromversorger und einem Notstromgenerator. Wenn die primäre Stromquelle ausfällt, überträgt der ATS die Last sofort auf die sekundäre Quelle, um eine kontinuierliche und zuverlässige Stromversorgung zu gewährleisten. Sobald die Hauptstromversorgung wiederhergestellt ist, schaltet der Schalter die Last automatisch auf die ursprüngliche Quelle zurück. ATS-Systeme mit zwei Stromquellen werden häufig in Industrieanlagen, Geschäftsgebäuden, Krankenhäusern, Rechenzentren und anderen kritischen Anwendungen eingesetzt, bei denen eine unterbrechungsfreie Stromversorgung unerlässlich ist.

Die Auswahl des richtigen automatischen Umschalters (ATS) ist entscheidend für die Gewährleistung einer kontinuierlichen Stromversorgung, Systemzuverlässigkeit und Betriebssicherheit. Ein richtig ausgewählter automatischer Umschalter trägt dazu bei, Stromunterbrechungen, Geräteschäden und Betriebsausfälle in kritischen Anwendungen zu vermeiden.

Bei der Auswahl eines Dual Power ATS sollten mehrere Schlüsselfaktoren berücksichtigt werden:

1. Nennstrom und -spannung
Vergewissern Sie sich, dass das ATS dem Nennstrom und der Nennspannung des Systems entspricht, um die erwartete Last sicher zu bewältigen.

2. Anzahl der Pole
Wählen Sie die richtige Polkonfiguration (2P, 3P oder 4P) entsprechend dem Netzwerktyp und der Erdungsmethode.

3. Schaltungsart
Bestimmen Sie, ob die Anwendung eine automatische Übertragung, eine manuelle Übertragung oder einen bestimmten Steuerungsmodus erfordert.

4. Übertragungszeit
Bewerten Sie die Schaltgeschwindigkeit anhand der Anwendungsanforderungen, insbesondere bei empfindlichen Geräten.

5. Anwendungsumgebung
Berücksichtigen Sie Installationsbedingungen wie Industrieanlagen, Geschäftsgebäude, Krankenhäuser, Rechenzentren oder Systeme für erneuerbare Energien.

6. Einhaltung von Normen und Standards
Überprüfen Sie, ob das ATS den einschlägigen internationalen Normen und Sicherheitsanforderungen entspricht.

Die richtige Auswahl eines automatischen Dual-Power-Umschalters verbessert die Systemstabilität, erhöht den elektrischen Schutz und gewährleistet eine langfristige, zuverlässige Leistung sowohl in industriellen als auch in kritischen Stromanwendungen.

Zu den Hauptmerkmalen der besten ATS gehören ein schnelles und stabiles Schaltverhalten, eine hohe elektrische Belastbarkeit, ein starkes Lichtbogenlöschvermögen und ein zuverlässiger Betrieb unter schweren Lastbedingungen. Darüber hinaus tragen eine klare Statusanzeige und eine einfache Installation zur Verbesserung der Benutzerfreundlichkeit und Wartungseffizienz bei.

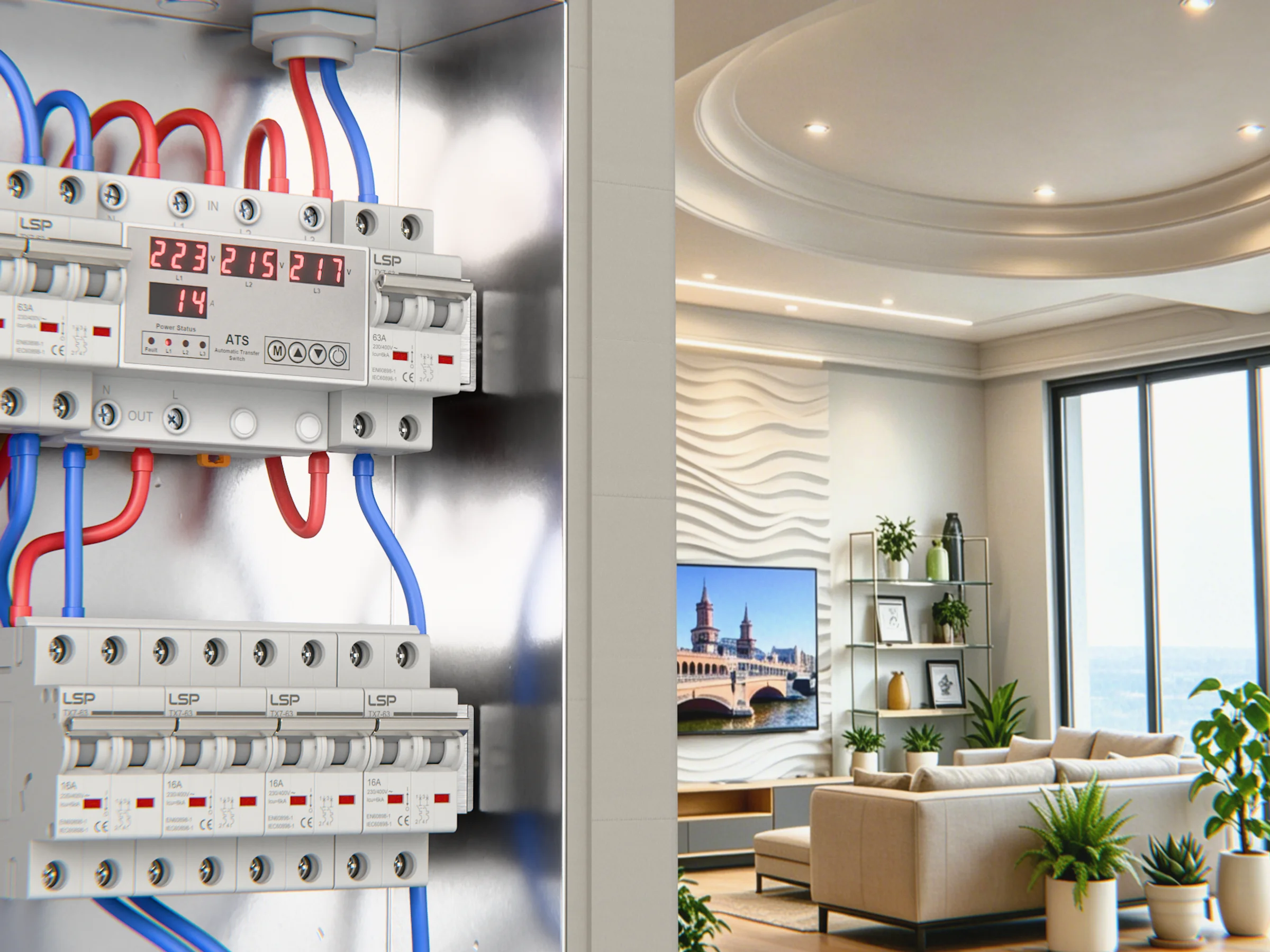

LSP’Die L2R- und L2H-Serien wurden speziell für Anwendungen in Privathaushalten entwickelt und bieten sichere und zuverlässige Stromübertragungslösungen für Heim-Notstromsysteme, die eine kontinuierliche Stromversorgung bei Stromausfällen gewährleisten.

Die Serien M2R, N2M, S3M und G3M bieten höhere Leistungswerte, größere Strombereiche und robustere Konstruktionen für anspruchsvolle Betriebsumgebungen. Diese Serien werden häufig in Geschäftsgebäuden, Fabriken, Rechenzentren, Krankenhäusern und anderen kritischen Einrichtungen eingesetzt, in denen eine unterbrechungsfreie Stromversorgung unerlässlich ist.

Ein automatischer Umschalter (Automatic Transfer Switch, ATS) ist ein elektrisches Gerät, das den Strom automatisch zwischen zwei Stromquellen umschaltet, in der Regel zwischen einem primären Versorgungsnetz und einem Notstromgenerator. Sein Hauptzweck besteht darin, eine kontinuierliche und zuverlässige Stromversorgung der angeschlossenen Verbraucher zu gewährleisten.

Wenn die Hauptstromquelle ausfällt oder instabil wird, erkennt das ATS den anormalen Zustand und schaltet die Last automatisch auf die Reservestromquelle um. Sobald die primäre Stromquelle wiederhergestellt und stabil ist, kann das ATS die Last je nach Systemkonfiguration entweder automatisch oder mit einer voreingestellten Verzögerung zurückschalten.

Durch die Verwaltung von Stromquellenüberwachung, automatischen Schalt- und Sicherheitsverriegelungsfunktionen trägt ein ATS dazu bei, Ausfallzeiten zu vermeiden, elektrische Geräte zu schützen und einen unterbrechungsfreien Betrieb in privaten, gewerblichen und industriellen Anwendungen zu gewährleisten.
