SPD тип 3 осигурява защита от пренапрежение на ниво клема, инсталирана директно в крайни устройства или локални разпределителни точки, за да контролира остатъчните пренапрежения и безопасно да отклонява токовете на пренапрежение към земята.
Подходящ е за критична електроника, като сървъри, контролери или захранващи устройства, и допълва SPD тип 2, за да образува координирана многостепенна схема за защита.
Тествани в съответствие със стандартите IEC/EN 61643-11, SPD тип 3 осигуряват предсказуемо остатъчно напрежение и доказана надеждност при практически условия на работа в инсталации на крайни устройства.
Тип 3 / Клас III
1.2/50 μs Форма на вълната
Инсталиране на ниво оборудване
Ниско остатъчно напрежение
SPD тип 3 осигуряват последния слой на защита от пренапрежение, инсталиран за ограничаване на остатъчните пренапрежения във веригите на крайните устройства. Съгласувани с предните SPD тип 2, те образуват структурирана многостепенна система за защита. Подходящи за устройства, работещи с напрежение от 24 V до 230 V, SPD тип 3 намаляват риска от повреда на оборудването, свеждат до минимум времето за престой и поддържат надеждна работа на системата. Тяхното разположение отразява установените инженерни практики за ефективна многостепенна защита от пренапрежение.
SPD тип 3 осигуряват последния етап от защитата от пренапрежение в рамките на многостепенна координирана система. Инсталирани в близост до чувствителни вериги, те управляват остатъчните пренапрежения и осигуряват предвидима работа на системата. Тяхното разположение и координация с горните SPD тип 2 следват най-добрите инженерни практики, като поддържат експлоатационната надеждност на критичните устройства и на цялата електрическа система.
SPD тип 3 осигурява прецизна защита на ниво клема, като ограничава остатъчното пренапрежение в чувствителни точки с бърза реакция и ясно дефинирани нива на защита, съответстващи на стандартите IEC/EN 61643-11. Вътрешно SPD тип 3 съдържа металооксидни варистори (MOV) и газоразрядни тръби (GDT), прецизно сглобени, за да осигурят надеждна защита и предвидимо ограничаване на напрежението при условия на остатъчно пренапрежение във веригите на крайните устройства. Ключовите критерии за избор включват напрежение при отворена верига (Uoc), номинален импулсен ток (In), ниво на защита от напрежение (Up) и координация с разположените нагоре по веригата SPD тип 2, което позволява координирана защита в цялата електрическа система.
SPD тип 3 е устройство за защита от преходни пренапрежения, инсталирано от страната на оборудването или товара, което осигурява допълнително ограничаване на остатъчното напрежение, след като SPD нагоре по веригата са абсорбирали основната енергия на пренапрежението.
В инженерните приложения той не изпуска високоенергийни пренапрежения, а се фокусира върху прецизния контрол на напрежението в портовете на крайните устройства, за да предотврати неправилна работа или преждевременно стареене на електронните компоненти при повтарящи се преходни пренапрежения.
Тази класификация симулира остатъчни преходни пренапрежения, които все още могат да засегнат крайните устройства, след като SPD нагоре по веригата са абсорбирали по-голямата част от енергията на пренапрежението, като подчертава способността на SPD тип 3 да контролира остатъчното напрежение при условия на ниска енергия.
В SPD тип 3 се използват металооксидни варистори (MOV) и газоразрядни тръби (GDT), които реагират бързо на преходни пренапрежения.
Провежда се бързо по време на преходни пренапрежения, като притиска напрежението и допълнително намалява остатъчното напрежение след SPD нагоре по веригата, като по този начин облекчава напрежението върху чувствителното оборудване.
Остава изолиран при нормално работно напрежение и се провежда по време на пренапрежение, като отклонява излишния ток към земята и помага за потискане на последващия ток на захранващата честота.
Автоматично изолиране на SPD в случай на необичайно повишаване на температурата, което предотвратява допълнителен риск за крайните вериги в условия на неизправност.
Осигурява ясна визуална индикация на работното състояние; опционалната дистанционна сигнализация позволява мониторинг на ниво система.
SPD тип 3 се отличават със силно интегриран компактен корпус, подходящ за инсталиране в крайно оборудване, захранващи интерфейси или шкафове за управление с ограничено пространство.
Тези процеси гарантират, че SPD тип 3 осигуряват надеждна и предвидима защита от пренапрежение на ниво клема.
SPD тип 3 са проектирани за защита на ниво клеми, с акцент върху ограничаване на остатъчното напрежение при условия на пренапрежение с ниска енергия. При избора обикновено се вземат предвид следните параметри:
Посочва нивото на повтарящия се ток на пренапрежение, което SPD тип 3 може да издържи във веригите на крайните устройства.
Определя остатъчното напрежение, прилагано към чувствително оборудване.
Осигурява дългосрочна съвместимост с номиналното напрежение на веригата.
Модел | Номинален ток на разреждане In (8/20 μs) | Напрежение на отворена верига Uoc (1,2/50 μs) | Ниво на защита от напрежение нагоре | Максимално непрекъснато работно напрежение Uc |

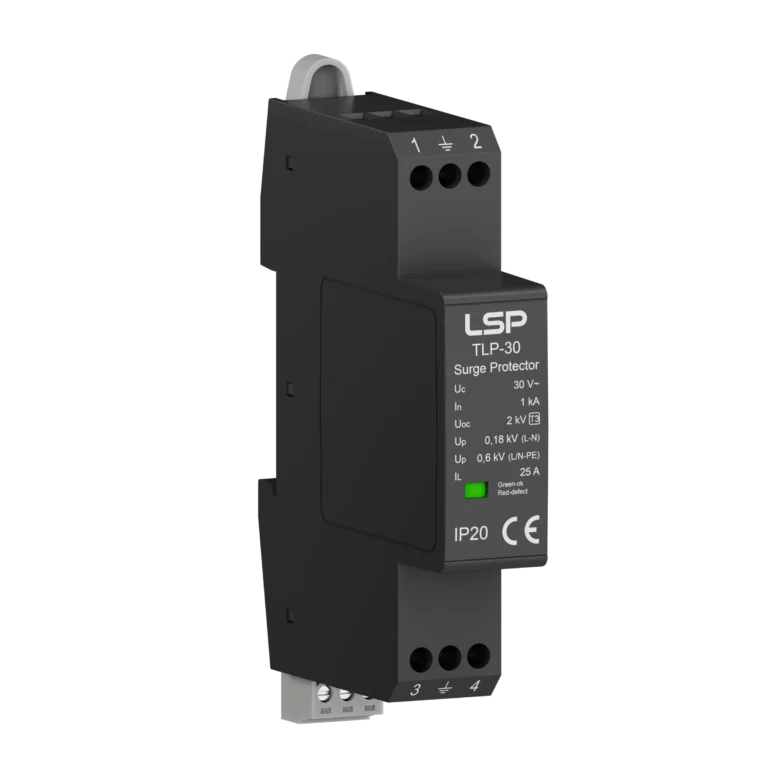

TLP-30 | 1 kA | 2 kV | ≤ 180 V | 30 V AC |
TLP-60 | 1 kA | 2 kV | ≤ 350 V | 60 V AC |
TLP-75 | 2 kA | 4 kV | ≤ 400 V | 75 V AC |
TLP-150 | 2 kA | 4 kV | ≤ 640 V | 150 V AC |
TLP-255 | 3 kA | 6 kV | ≤ 1,250 V | 255 V AC |
SPD тип 3 са проектирани така, че да осигуряват предвидимо ограничаване на пренапрежението за чувствителни крайни устройства, като поддържат стабилна работа при многократни преходни събития. Тези SPD тип 3 поддържат надежден системен мониторинг и контрол на разпространението на остатъчното напрежение, като допринасят за дългосрочната стабилност на работата и намаляват риска от повреди на устройства или инсталации.
Устройствата за защита от пренапрежение (УЗП) от тип 3 се инсталират в близост до чувствително оборудване като последен етап от защитата от пренапрежение, като работят в координация с УЗП от тип 1 и тип 2, разположени нагоре по веригата. Чрез ограничаване на остатъчните пренапрежения, които достигат до крайните устройства, SPD тип 3 спомагат за намаляване на повредите на оборудването, подобряване на надеждността на системата и осигуряване на стабилна работа в широк спектър от среди на приложение.
SPD тип 3 се фокусират върху защитата на ниво клема срещу преходни пренапрежения. Тестването проверява контрола на остатъчното напрежение, скоростта на реагиране и координацията с SPD нагоре по веригата, като гарантира, че чувствителните крайни устройства работят безопасно при различни условия на пренапрежение и смущения в напрежението.
Стандартизираният инженерен процес за SPD тип 3 включва подбор на критични компоненти, прецизно сглобяване и механизирано производство при условия на повтарящи се пренапрежения с ниска енергия. Многоетапното тестване обхваща характеристиките на остатъчното напрежение, координацията с устройствата за защита от пренапрежение нагоре по веригата и целостта на корпуса, за да се гарантира постоянна работа. Проверката потвърждава, че SPD тип 3 осигуряват надеждна защита от пренапрежение на ниво клема и поддържат предвидимо работно поведение.
Устройствата за защита от пренапрежение от тип 3 се допускат да бъдат монтирани в подразпределителни табла или шкафове за управление на машини, за да осигурят локална защита от пренапрежение за чувствително оборудване. Проектирани за приложения в точката на употреба, тези устройства се инсталират близо до товара, за да се намали остатъчното пренапрежение и да се осигури ефективна защита на ниво оборудване.
Пренапреженовите защити тип 3, монтирани на DIN-шина, са предназначени за вътрешен монтаж и могат да се монтират във водоустойчиви корпуси за външна употреба.
Като устройства за защита от пренапрежение в точка на употреба тип 3, те обикновено се инсталират след устройствата за защита от пренапрежение тип 1 или тип 2, за да осигурят защита от пренапрежение на последния етап директно на ниво оборудване, като спомагат за ограничаване на остатъчното пренапрежение и подобряват цялостната координация на системата за защита от пренапрежение.

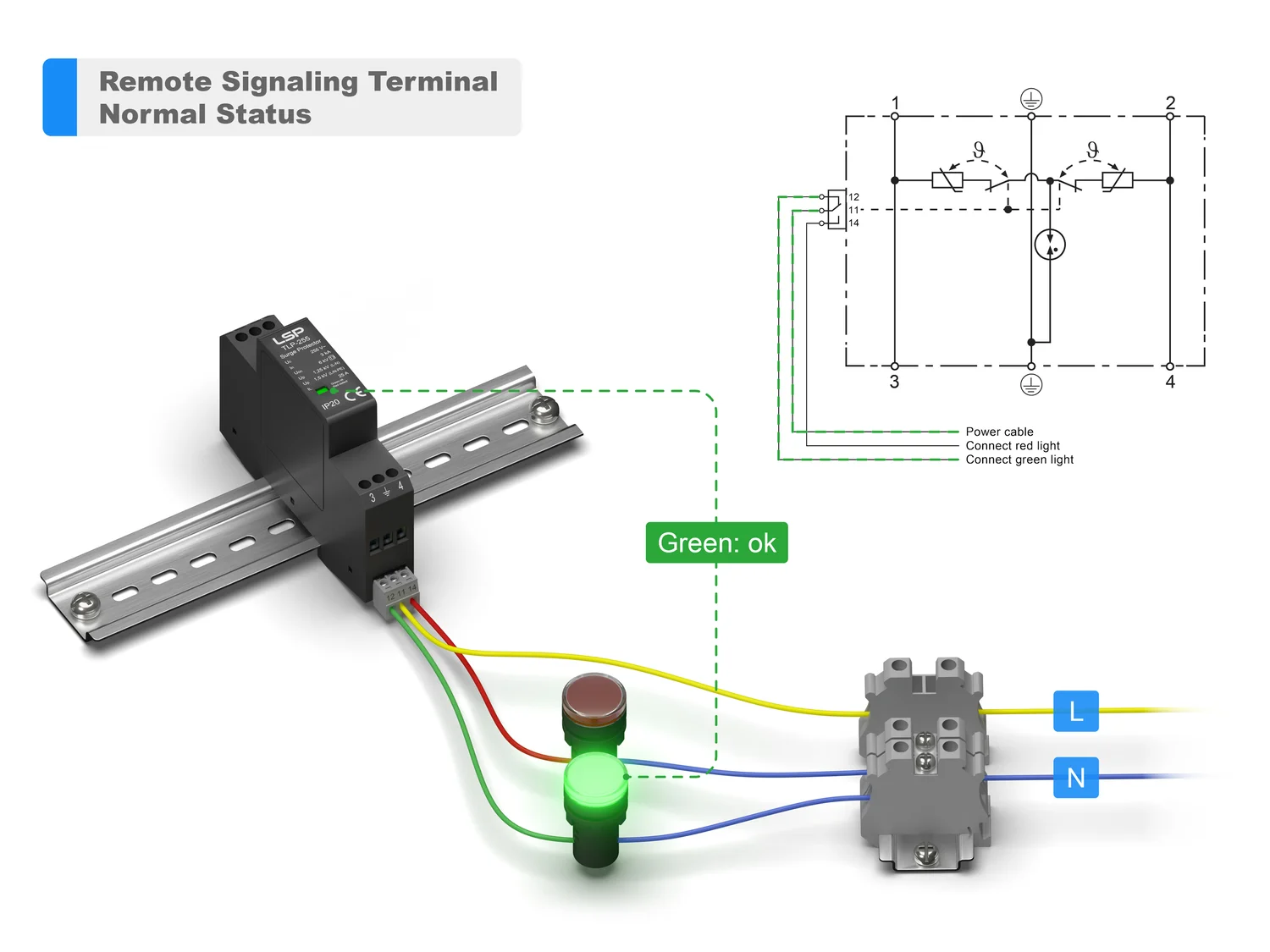

Дистанционните сигнални клеми на SPD тип 3 позволяват наблюдение на състоянието чрез външни алармени или контролни системи.
Общата (COM) клема е свързана с референтния сигнал, нормално отворената (NO) клема се използва за индикация на повреда или аларма, а нормално затворената (NC) клема може да се използва по избор за индикация на нормалното работно състояние, което позволява ясен и надежден мониторинг на системата.
Въз основа на проектите с SPD тип 3, инсталирани на ниво терминал, се описва тяхната ефективност при поддържането на стабилно захранване на крайните устройства, свеждането до минимум на оперативните аномалии и подпомагането на управлението на рутинната поддръжка.
Да. Устройството за защита от пренапрежение (SPD) от тип 3 работи като допълнително защитно стъпало. Докато SPD тип 2 намалява основната енергия на пренапрежението на ниво разпределение, SPD тип 3 осигурява фина защита, като ограничава остатъчното напрежение в близост до чувствителното оборудване.
Чувствителните устройства, като компютри, телевизори, рутери, кухненски уреди, контролна електроника и оборудване за интелигентен дом, се възползват от устройствата за защита от пренапрежение тип 3, тъй като са по-уязвими към преходни пренапрежения и скокове на напрежението.
С оглед на безопасността и спазването на нормативните изисквания се препоръчва лицензиран електротехник да монтира SPD тип 3 в разпределителен панел или в близост до защитеното оборудване.
Само SPD тип 3 не е проектиран да издържа на преки удари от мълнии. Той трябва да се използва в комбинация с SPD тип 1 и тип 2 като част от координирана, многопластова система за защита от пренапрежение.
Да. Въпреки че SPD тип 3 са предназначени предимно за монтаж на закрито, те могат да се монтират на открито, когато са монтирани в подходящ водоустойчив корпус.
Повечето устройства за защита от пренапрежение тип 3 имат визуален индикатор за състоянието. Ако индикаторът показва състояние на неизправност или липса на сигнал, SPD тип 3 трябва да се смени, за да се поддържа ефективна защита от пренапрежение.
Продължителността на живота на устройствата за защита от пренапрежение тип 3 зависи от нивата на излагане на пренапрежение и качеството на продукта. Висококачествените устройства за защита от пренапрежение тип 3 могат да работят надеждно в продължение на много години, но се препоръчва редовна проверка, за да се гарантира продължителна защита.
