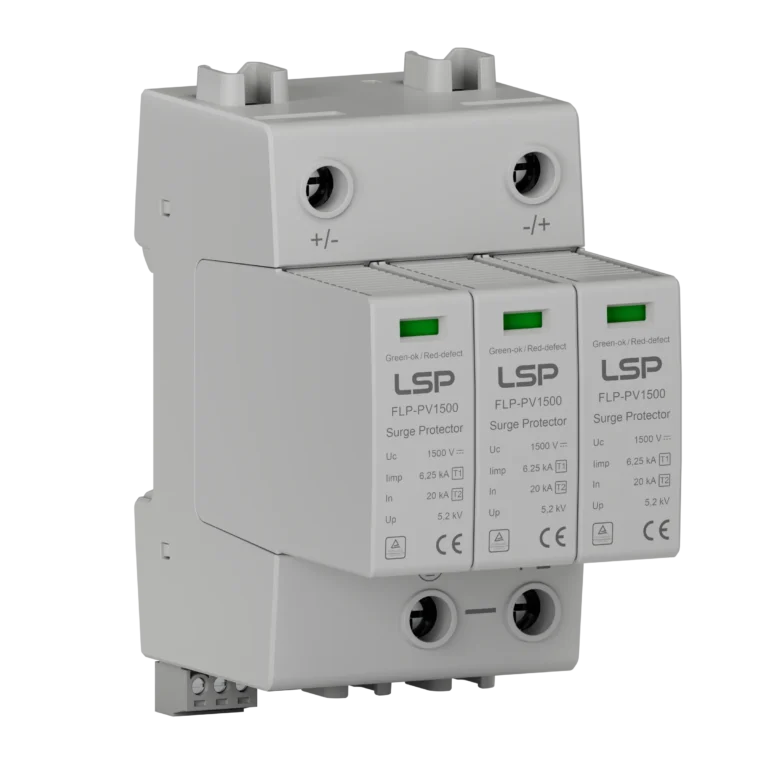

LSP тип 1+2 DC Surge Protector е предназначен за защита от пренапрежение от страна на DC във фотоволтаични системи. Той се използва в 600V, 1000V и 1500V постояннотокови фотоволтаични инсталации, включително жилищни покривни системи, търговски разпределени фотоволтаични инсталации и наземни соларни проекти.
Устройството осигурява защита срещу мълнии и комутационни пренапрежения във фотоволтаични вериги за постоянен ток чрез координирана многостепенна структура за защита, която позволява разтоварване на тока на пренапрежение и ограничаване на пренапрежението. То поддържа координацията на защитата от пренапрежение на системно ниво и ограничава електрическото напрежение върху инверторите, комбинираните кутии и свързаното с тях оборудване за постоянен ток при определени условия на пренапрежение.
Всички SPD тип 1+2 DC са проектирани и тествани в съответствие с IEC/EN 61643-31, за да се гарантира определена електрическа работа при стандартизирани условия на пренапрежение и да се отговори на изискванията за приложение във фотоволтаични системи.
Тип 1+2
Защита от пренапрежение
Вълнови форми 10/350 μs и 8/20 μs
Инсталиране от страна на DC
IEC / EN 61643-31
Защитата от пренапрежение тип 1+2 DC е проектирана за постояннотоковата страна на фотоволтаичните системи като комбинирано устройство за защита от пренапрежение, което интегрира етапи на защита тип 1 (директна мълния) и тип 2 (индуцирано пренапрежение).Координираната структура на защита позволява бързо разреждане на пренапрежението и ограничаване на остатъчното пренапрежение по време на мълния или пренапрежение, като ефективно защитава критичното оборудване на фотоволтаичната система и осигурява стабилна работа при фотоволтаични условия на работа с постоянен ток.
Защитата от пренапрежение тип 1+2 е предназначена за фотоволтаични системи за защита от пренапрежение, като комбинира защита тип 1 и тип 2 в структура за защита от пренапрежение, базирана на MOV. Той обработва високоенергийните пренапрежения, причинени от преки и индуцирани мълнии, чрез поетапно поглъщане на енергията и притискане на напрежението. Устройството ограничава остатъчното пренапрежение на всеки етап от защитата и поддържа координацията на изолацията между нивата на защита от пренапрежение и оборудването на фотоволтаичната система в съответствие с изискванията на IEC 61643-31.
Етап на защита тип 1
Устройството SPD тип 1 DC се справя с високоенергийните токове на мълниите от директни удари и отклонява тока на пренапрежение към заземителната система във фотоволтаични системи.
Етап на защита тип 2
SPD тип 2 за постоянен ток ограничава пренапреженията, причинени от индуцирана мълния или превключващи операции в електрически инсталации за постоянен ток, като намалява остатъчното напрежение до определени нива.
Координирана защита
Тази структура за защита от пренапрежение на базата на MOV позволява притискане на напрежението и многостепенен контрол на енергията, като подпомага работата на системата в жилищни, търговски и комунални соларни инсталации при сложни електромагнитни условия.
Защитата от пренапрежение тип 1+2 DC е предназначена за фотоволтаични системи за постоянен ток, като осигурява защита от пренапрежение на входа на мрежата и на ниво разпределение в мрежи, изложени на токове на мълнии и преходни процеси при превключване. Този SPD също така определя обхвата на приложение на фотоволтаичните системи за постоянен ток и позволява координирано проектиране на защитата от пренапрежение в различните степени на защита в съответствие с изискванията на IEC 61643-31.
Във фотоволтаичните системи за постоянен ток устройствата за защита от пренапрежения се класифицират според способността им да обработват пренапрежения, като всеки тип съответства на специфични защитни функции и места на приложение.
| Тип SPD | Основна функция | Тип на вълната |
| Тип 1 | Изхвърляне на високоенергиен ток от мълния | Директен удар от мълния |
| Тип 2 | Ограничаване на преходното пренапрежение | Индуцирани мълнии и комутационни пренапрежения |
Защитата от пренапрежение тип 1+2 DC обединява функциите на защита тип 1 и тип 2 в едно устройство, като осигурява координирана защита срещу преки и индуцирани пренапрежения във фотоволтаични разпределителни системи за постоянен ток.
Вълнова форма 10/350 µs (тип 1)
За симулиране на характеристиките на директния ток на мълнията се използва формата на вълната 10/350 µs за тип 1, както е посочено в IEC 61643-11. Тя се характеризира с висока амплитуда на тока и голяма продължителност и се използва главно за проверка на способността за издържане на мълниеносния ток (Iimp) на SPD.
Вълнова форма 8/20 µs (тип 2)
Вълновата форма 8/20 µs за тип 2, както е посочено в IEC 61643-11, се използва за симулиране на пренапрежения, причинени от индуцирана мълния или превключващи операции. Тя се използва главно за оценка на номиналния разряден ток (In) и максималния разряден ток (Imax), които отразяват способността за обработка на ток и ограничаване на напрежението на SPD.
Модулният дизайн поддържа стандартизиран монтаж на DIN шина, което позволява интегриране в разпределителни системи за постоянен ток и улеснява поддръжката.
| Параметър | Символ | FLP-PV | FLP-PV-G |
| Максимално непрекъснато работно напрежение | Ucpv | 600 / 1000 / 1200 / 1500 V DC | 1000 / 1500 V DC |
| Импулсен ток на мълния | Имп | 6,25 kA (10/350 µs) | 6,25 kA (10/350 µs) |
| Номинален разряден ток | В | 20 kA (8/20 µs) | 20 kA (8/20 µs) |
| Максимален ток на разряд | Imax | 40 kA (8/20 µs) | 40 kA (8/20 µs) |
| Ниво на защита от напрежение | Нагоре | ≤ 5,2 kV | ≤ 3,75 kV |
Защитата от пренапрежение тип 1+2 DC осигурява координирана защита от пренапрежение във фотоволтаични системи за постоянен ток чрез термично изключване, абсорбиране на енергия на базата на MOV и интегриране на координирани етапи на защита от пренапрежение тип 1 и тип 2. Конструкцията поддържа защита от пренапрежения на системно ниво срещу мълнии и комутационни пренапрежения във високоволтови соларни среди с постоянен ток в съответствие със стандартите IEC 61643-31.
Защитата от пренапрежение тип 1+2 DC се подлага на стандартизирани електрически тестове и тестове за околната среда, за да се провери способността за обработка на пренапрежения, защитата на напрежението и стабилността на работа в условия на мълнии и комутационни пренапрежения. Всички тестове са разработени в съответствие с изискванията на IEC 61643-31, за да се осигури надеждна работа във фотоволтаични системи за постоянен ток.
Защитата от пренапрежение тип 1+2 е проектирана и тествана в съответствие със стандарта IEC/EN 61643-31, предназначен за устройства за защита от пренапрежение, използвани във фотоволтаични и постояннотокови системи. IEC/EN 61643-31 определя техническите изисквания, процедурите за изпитване и критериите за работа на устройствата за защита от пренапрежение на постоянен ток, за да се осигури надеждна защита от пренапрежение във фотоволтаични инсталации при условия на мълнии и комутационни пренапрежения.

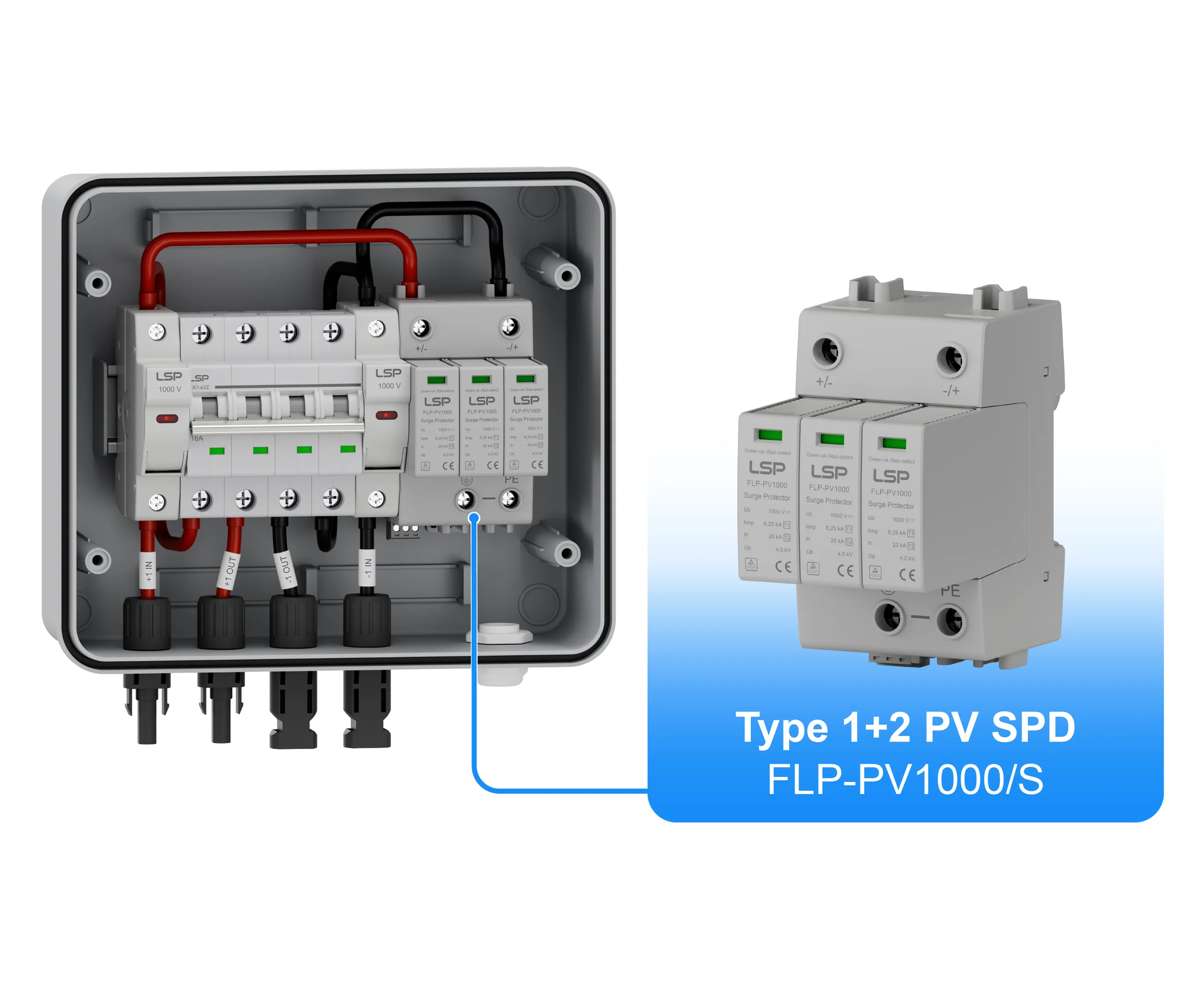

Паралелно свързване - Инсталира се в главните точки на разпределение на постоянен ток, като например фотоволтаични комбинирани кутии или инвертори, за да се осигури ефективно отвеждане на пренапреженията във фотоволтаичните системи за постоянен ток.
Резервна защита - Препоръчва се прекъсвач или предпазител за постоянен ток нагоре по веригата, за да се осигури безопасна работа на системата.
Монтаж на DIN-шина Компактният дизайн позволява бърз монтаж в разпределителните панели за постоянен ток.

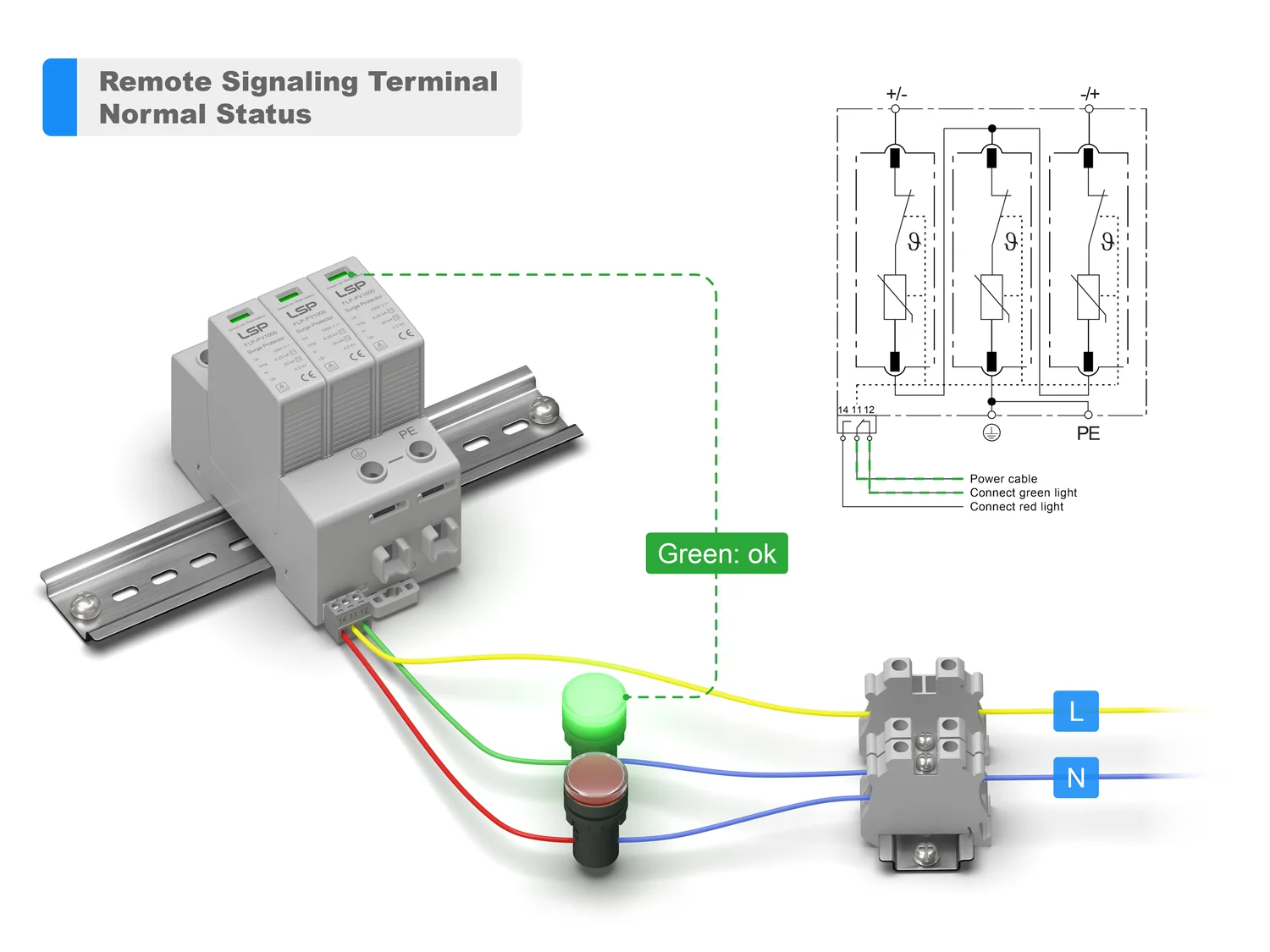

Мониторинг на състоянието - Дистанционните клеми позволяват непрекъсната индикация на състоянието на SPD във фотоволтаични системи за постоянен ток.

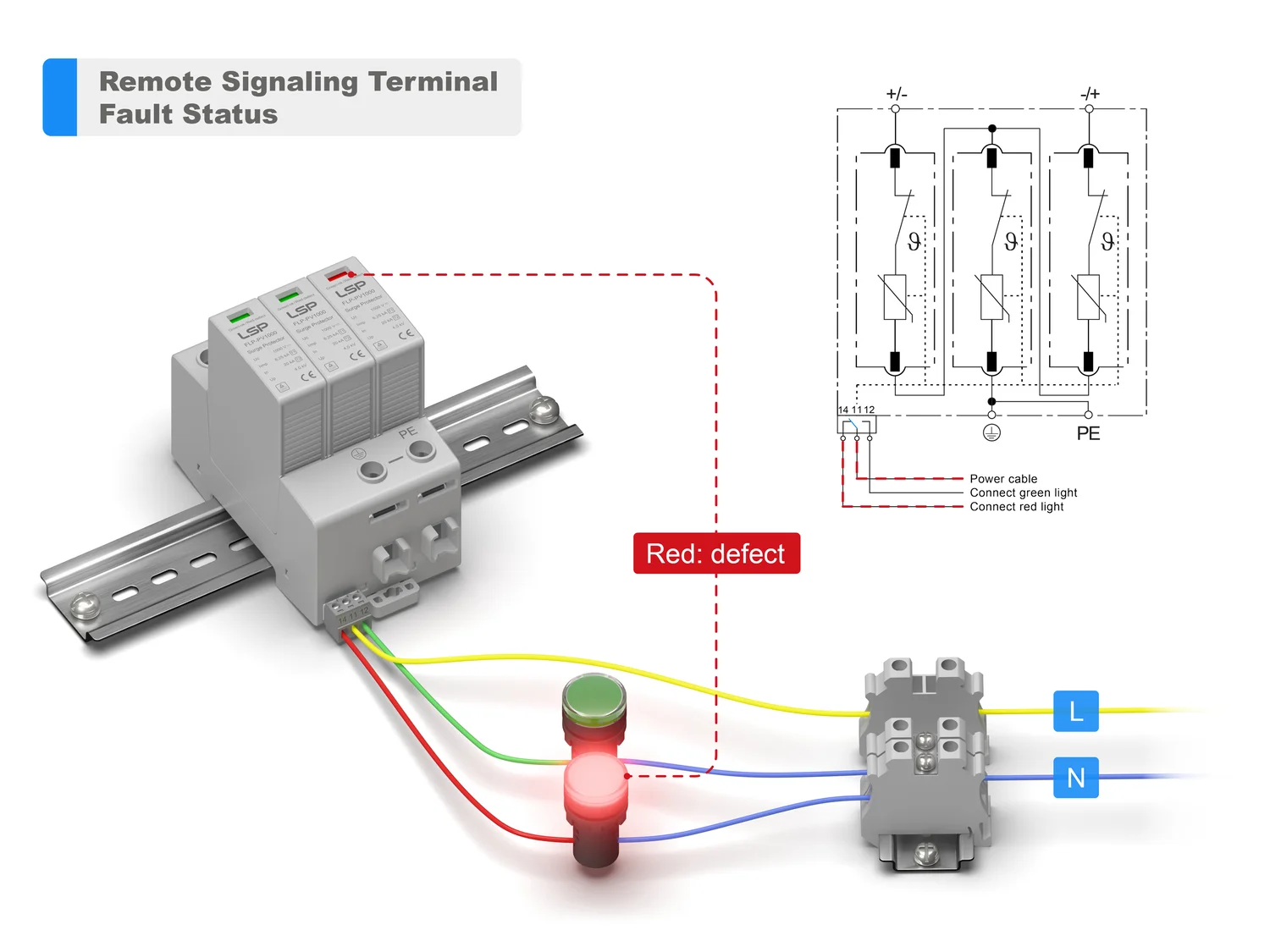

Индикация за неизправност - осигурява ранен сигнал за неизправност или изчерпване на ресурса за планиране на поддръжката.
Поддръжка на поддръжката - Улеснява навременната реакция, като поддържа работата на системата във фотоволтаични инсталации.
Защитата от пренапрежение тип 1+2 се използва във фотоволтаични системи за постоянен ток за отвеждане на тока на мълнията и ограничаване на преходните пренапрежения, причинени от превключване или смущения в мрежата. Той осигурява координирана защита от пренапрежение по постоянен ток за инвертори, фотоволтаични вериги и комбинирани кутии.
Обикновено се инсталира в ключови точки за постоянен ток, като например кутиите за комбиниране на фотоволтаици, входовете за постоянен ток на инвертори или точките за свързване на батерии. Инсталирането в близост до защитеното оборудване спомага за намаляване на остатъчното пренапрежение във веригите за постоянен ток.
Обикновено те са проектирани и тествани в съответствие с IEC 61643-11 и свързаните с него стандарти за защита от пренапрежение на фотоволтаиците. Съответствието гарантира определена производителност в условията на импулси от мълнии и комутационни пренапрежения.
