Необходими са байпасни диоди, за да се гарантира безопасността и доброто функциониране на соларната система. На соларните панели могат да се образуват горещи точки поради сянка, счупени клетки или замърсявания. Тези проблеми водят до неравномерно разпределение на тока. Те намаляват енергийната производителност и съкращават живота на клетките. Байпасните диоди помагат, като позволяват на тока да заобикаля сенчестите или счупените места. Това предотвратява прегряването и поддържа правилното функциониране на соларните панели. За да изберете най-подходящия байпасен диод, проверете стойностите на напрежението и тока. Винаги съобразявайте диода с нуждите на вашия панел. Диодите Шотки са подходящи за защита на слънчевите панели. Трябва да ги поставите по правилния начин, за да постигнете най-добри резултати.
Ключови критерии за избор на байпасен диод
Номинално напрежение за байпасни диоди
Когато избирате байпасни диоди за фотоволтаични панели, първо проверете номиналното напрежение. То показва колко напрежение може да понесе диодът, преди да се повреди. Ако изберете диод с ниско номинално напрежение, той може да се повреди и да увреди вашата слънчева система.
Капацитет на издържане на напрежение
Необходими са байпасни диоди, които могат да издържат на най-високото напрежение във вашата система. Повечето експерти считат, че за слънчеви панели е най-подходящо напрежение от 1000 V. Това напрежение спомага за предотвратяване на повреди и осигурява безопасността на вашите слънчеви клетки.
Обичайното номинално напрежение за байпас диоди във фотоволтаични системи е 1000V.
Тази оценка гарантира, че диодите могат да издържат на най-високото напрежение в системата, без да се повредят.
Обратно работно напрежение
Байпас диодите предпазват засенчените и частично засенчените фотоволтаични клетки от обратно напрежение. Когато слънчевата клетка се засенчи, тя може да получи обратно напрежение. Подходящият байпас диод поддържа това напрежение ниско и предотвратява появата на горещи точки. Това предпазва фотоволтаичните клетки и удължава живота на слънчевите панели.
Байпас диодите предотвратяват появата на горещи точки, като предпазват засенчените или счупени клетки от обратно напрежение.
Те поддържат ниско обратното напрежение, което помага да се предотврати прегряването и повреждането на слънчевите клетки.
Тази защита помага на вашата слънчева панелна система да работи по-добре и да издържи по-дълго.
Текущ рейтинг и граници на безопасност
Когато избирате байпасен диод, трябва да проверите номиналния ток. Номиналният ток показва колко ток може да пренесе диодът безопасно. Ако изберете диод с нисък номинален ток, той може да прегрее и да се повреди.
Максимален очакван ток
Проверете максималния ток, който могат да произвеждат вашите фотоволтаични клетки. Байпасният диод трябва да може да поема повече от тази стойност. Експертите твърдят, че номиналният ток трябва да бъде поне 1,4 пъти по-висок от тока на късо съединение (Isc) на един фотоволтаичен модул при стандартни тестове. Тази предпазна мярка гарантира безопасността на вашата соларна система при висок ток.
Байпас диодите трябва да имат номинална стойност, по-висока от общата Voc на панела.
Номиналният ток трябва да бъде по-голям от най-високия ток, който могат да произвеждат клетките на панела, плюс резерв за безопасност.
Текущият рейтинг трябва да бъде поне 1,4 пъти по-висок от Isc на един фотоволтаичен модул по време на стандартни тестове.
Съображения, специфични за приложението
Помислете за вашата слънчева инсталация. Ако използвате байпасни диоди за групи фотоволтаични клетки, проверете тока за всяка група. Сянката, мръсотията или счупените клетки могат да променят тока. Винаги съобразявайте диода с нуждите на вашия слънчев панел.
Разсейване на енергия и термична способност
Байпасните диоди трябва да се справят с топлината, която генерират. Ако се нагреят прекалено, могат да се повредят и да увредят фотоволтаичната ви система.
Изчисляване на загубата на мощност
Загубата на мощност се изчислява, като се умножи падът на напрежението на байпасния диод по тока, който преминава през него. Това число показва колко топлина ще генерира диодът.
Управление на топлината
Необходимо е да контролирате топлината, за да поддържате доброто функциониране на байпас диодите. Тестовете за обратно напрежение при висока температура показват, че повечето повреди възникват рано, особено при 120 °C, 130 °C и 140 °C. Повечето повреди са къси съединения, причинени от увреждане на металния слой на диода. Няма дългосрочни тестове за байпас диоди при обратно напрежение при високи температури, затова е необходимо да изберете диоди с добра термична способност.
Основни заключения | Описание |
|---|---|
Тестване при висока температура с обратно напрежение (HTRB) | Байпас диодите бяха тествани при 120 °C, 130 °C и 140 °C в продължение на 1000 часа или до момента на повреда. 95% от повредите са настъпили през първите 6 часа. |
Механизъм на отказ | Всички повреди бяха къси съединения. Рентгеновите снимки показаха много щети по металния слой. |
Липса на дългосрочни тестове | Няма дългосрочни тестове за байпас диоди при обратно напрежение при високи температури. Това показва пропуск в настоящите методи за тестване. |
Съвет: Винаги проверявайте техническите характеристики за термичните параметри. Ако е необходимо, използвайте радиатори или охлаждане. Това ще ви помогне да предотвратите ранни повреди и да поддържате добрата работа на вашата слънчева система.
Време за реакция и надеждност
Искате вашият байпасен диод да реагира бързо, когато възникне проблем. Бързото време за реакция означава, че диодът защитава вашия соларен панел незабавно. Ако клетката се засенчи или повреди, диодът трябва да реагира бързо. Диодите Шотки са най-бързите. Те започват да работят почти веднага. Стандартните силициеви диоди са по-бавни. Ако използвате бавни диоди, могат да се образуват горещи точки, преди диодът да успее да помогне.
Надеждността е също толкова важна, колкото и скоростта. Имате нужда от диод, който да работи добре в продължение на много години. Той трябва да работи дори при лоши метеорологични условия. Търсете диоди с високи оценки в рецензиите и добри отзиви от потребителите. Някои диоди имат специални характеристики, като водоустойчиви корпуси или огнеустойчиви материали. Тези характеристики помагат на диода да издържи по-дълго на открито.
Ето таблица, която показва колко надеждни и полезни са някои популярни байпас диоди:
Наименование на продукта | Оценка на рецензията | Номинална сила на тока/напрежение | Ключови характеристики |
|---|---|---|---|
SPV1001 Диод с ниска консумация на енергия | 4.9 | 35 А/30 В | 12% намаляване на загубата на мощност |
15SQ045 Шотки бариерен диод | 4.6 | 15 А/45 В | 45V защита от пренапрежение |
HJT соларен панел байпас диод | 4.9 | 30 А/1500 В | IP68 класификация за пустинни климатични условия |
IP67 PV4.0 диоден конектор | 5.0 | 20 А/1000 В | Сертифицирана от TUV устойчивост на възпламеняване |
MDA55A1600V блокиращ диод | 4.8 | 55 А/1600 В | 400A пикова мощност |
10A-30A Водоустойчив соларен конектор | 4.7 | 30 А/1000 В | IP68, устойчив на корозия корпус |
Някои диоди имат по-високи оценки. Това означава, че хората вярват, че тези диоди работят добре. Класификациите IP67 и IP68 показват, че диодът е устойчив на вода и прах. Това е важно за слънчевите панели, използвани на открито.
Съвет: Винаги проверявайте техническата спецификация за тестове за надеждност и сертификати. Избирайте диоди с високи оценки и специални характеристики за използване на открито.
Тип пакет и фактори, влияещи върху цената
Трябва да изберете подходящия тип корпус за вашия байпасен диод. Корпусът е кутията около диода. Някои корпуси са малки и лесно се монтират на слънчевия панел. Други корпуси са по-големи и могат да поемат повече топлина. Ако използвате слънчевите панели на горещо място, изберете корпус, който може да поема висока температура.
Общите типове пакети са:
DO-201: Малък, лесен за инсталиране, подходящ за ниски до средни токове.
TO-220: По-голям, по-добър за висок ток и топлина.
Водоустойчиви конектори: Най-подходящ за външна употреба, предпазва от дъжд и прах.
Цената също е важна. Някои диоди струват повече, защото имат специални характеристики. Тези характеристики могат да бъдат водоустойчиви корпуси или висока защита от пренапрежение. Не винаги е необходимо да използвате най-скъпия диод. Съобразете характеристиките на диода с вашите нужди. Ако използвате соларните панели на сухо и прохладно място, един обикновен пакет е напълно достатъчен. Ако ги използвате на влажно или горещо място, похарчете малко повече за допълнителна защита.
Забележка: Винаги балансирайте цената с надеждността. Спестяването на пари за евтин диод може да доведе до по-големи проблеми по-късно.
Стъпка по стъпка процес на избор на байпасен диод
Определете изискванията за фотоволтаично приложение
Започнете избора на байпас диод, като разберете нуждите на вашата слънчева система. Всяка слънчева инсталация е различна. Трябва да обърнете внимание на типа фотоволтаични панели, които използвате, и на начина, по който ги инсталирате. Помислете за размера на вашата слънчева система и броя на фотоволтаичните клетки във всеки панел. Проверете дали използвате системата за дома, за бизнес или за отдалечено място.
Трябва да вземете предвид и средата, в която поставяте соларните панели. Много фактори могат да повлияят на ефективността на байпас диодите:
Прахът може да се натрупва върху панелите и да блокира слънчевата светлина.
Високите или ниските температури могат да променят работата на клетките и байпас диодите.
Видът на фотоволтаичната технология, която използвате, е от значение. Някои клетки се нуждаят от повече защита от други.
Наклонът и ъгълът на ориентация на панелите ви влияят върху количеството слънчева светлина, която получават.
Свойствата на повърхността, като например колко гладка или грапава е панела, могат да променят начина, по който се натрупват мръсотия и вода.
Височината на инсталацията може да изложи панелите на по-силен вятър или прах.
С течение на времето стареенето може да промени начина, по който работят вашите компоненти.
Трябва да помислите и за засенчването. Дървета, сгради или дори други панели могат да хвърлят сенки. Засенчването може да доведе до прегряване на определени точки и да повреди засенчената фотоволтаична клетка. Добрата интеграция на байпас диоди помага да защитите вашата слънчева клетка от тези проблеми.
Съвет: Запишете всички тези подробности, преди да преминете към следващата стъпка. Този списък ще ви помогне да изберете подходящите байпасни диоди за вашата соларна система.
Изчислете рейтингите за защита с байпасен диод
След като знаете изискванията на приложението си, трябва да изчислите номиналните стойности за защитата с байпасен диод. Започнете с номиналните стойности на напрежението и тока. Проверете максималното напрежение, което могат да произвеждат вашите фотоволтаични клетки. Байпасният диод трябва да издържа на това напрежение, без да се повреди.
След това проверете най-високия ток, който може да произведе вашата слънчева клетка. Байпасният диод трябва да пренася ток, по-голям от този. Използвайте резерв за безопасност. Повечето експерти казват, че трябва да изберете байпасен диод с номинален ток, поне 1,4 пъти по-висок от тока на късо съединение на вашите фотоволтаични клетки.
Трябва да имате предвид и загубата на мощност. Умножете падането на напрежението на байпасния диод по тока. Това ще ви даде представа колко топлина ще генерира диодът. Уверете се, че байпасният диод може да понесе тази топлина. Ако вашите слънчеви панели работят на горещо място, може да се наложи да използвате диод с по-добра термична защита.
Засенчването може да промени тока във вашите клетки. Ако очаквате много засенчване, изберете байпасен диод с по-висок токов номинал. Това ще ви помогне да предпазите фотоволтаичната си система от повреди.
Забележка: Винаги проверявайте техническата спецификация на всеки байпасен диод. Проверете номиналните стойности на напрежението, тока и температурата.
Изберете и сравнете опциите за диоди
Сега можете да направите списък с байпас диоди, които отговарят на вашите нужди. Потърсете диоди, които съответстват на вашите номинални стойности на напрежение и ток. Проверете дали диодите имат характеристики за използване на открито, като водоустойчиви корпуси или защита от прах.
Направете таблица, в която да сравните различните варианти. Включете най-важните подробности:
Модел на диод | Номинално напрежение | Текуща оценка | Тип пакет | Специални характеристики | Цена |
|---|---|---|---|---|---|
Модел А | 1000V | 15А | DO-201 | Водоустойчив | $$ |
Модел Б | 1500 V | 30А | TO-220 | Висока температура | $$$ |
Модел C | 1000V | 20А | PV конектор | Прах | $$ |
Проверете дали байпас диодите имат добри отзиви и оценки. Търсете продукти, които са дълготрайни и работят добре във вашата среда. Ако използвате соларните панели на място с много прах или дъжд, изберете диод с допълнителна защита.
Съвет: Не избирайте първия байпасен диод, който намерите. Сравнете поне три варианта, преди да вземете решение. Тази стъпка ви помага да получите най-добрата защита за вашата слънчева батерия и фотоволтаична система.
Оценка на спецификациите на производителя
Преди да изберете байпасна диода, трябва да проверите техническата спецификация на производителя. Техническата спецификация съдържа важни подробности за начина на работа на диодата. Ако пропуснете тази стъпка, може да изберете диода, която не защитава добре вашите слънчеви панели.
Започнете с търсенето на следните ключови точки в техническото описание:
Номиналното напрежение трябва да съответства или да е по-високо от максималното напрежение на вашия соларен панел.
Текущият ток трябва да е по-висок от най-високия ток, който панелът ви може да произведе.
В техническото описание трябва да е посочен броят на байпас диодите. Повече диоди могат да намалят загубата на мощност при засенчване.
Проверете типа на диода. Диодите на Шотки работят по-бързо и имат по-малък спад на напрежението.
Търсете ясна информация. Ако в техническото описание липсват подробности, диодът може да е с ниско качество.
Трябва да проверите и за допълнителни функции. Някои технически спецификации посочват неща като водоустойчиви кутии, огнеустойчиви материали или специални покрития. Тези функции помагат на диода да издържи по-дълго на открито.
Винаги четете техническата спецификация за броя и типа на байпас диодите. Липсващи или неясни подробности могат да означават, че продуктът не е надежден.
Ако видите технически спецификации с ясни оценки и допълнителни функции, можете да се доверите повече на производителя. Ако видите липсващи числа или объркващи термини, по-добре потърсете друга марка.
Окончателен подбор и снабдяване
След като сравните техническите спецификации, трябва да направите окончателния си избор. Изберете байпас диода, който отговаря на нуждите на вашия соларен панел и има високи номинални стойности. Трябва също да обмислите откъде ще купите диода и как ще го инсталирате.
Ето таблица, която ще ви помогне да проверите най-важните точки, преди да купите:
Спецификация | Подробности |
|---|---|
Номинално напрежение | Най-малко 100 V за панели с Voc от 50 V |
Текуща оценка | Удвояване на номиналния ток на панела |
Забележка за инсталирането | Използвайте радиатори, тъй като диодите могат да се нагряват |
Следва да спазвате и следните най-добри практики:

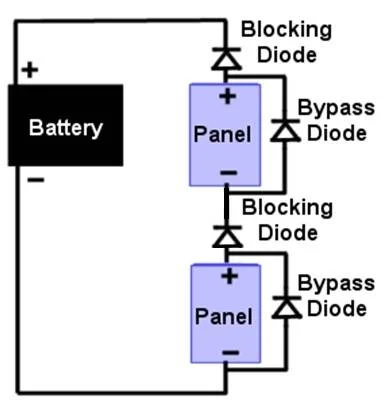

Инсталирайте блокираща диода на всеки соларен панел. Това спира обратния токов поток.
Използвайте байпасни диоди в паралелно свързани вериги от слънчеви клетки. Това поддържа работата на системата, ако някои клетки бъдат засенчени.
Поставете диодите в кутия, устойчива на атмосферни влияния, като например ABS кутия за проекти, за да ги предпазите от дъжд и прах.
Байпас диодът е също толкова важен, колкото и блокиращият диод. Байпас диодите предотвратяват обратния ток, когато има частично засенчване на соларния панел. Без байпас диод обратният ток ще протича през засенчената част на соларния панел и ще доведе до прегряване.
Проверете репутацията на продавача, преди да купите. Потърсете отзиви и оценки от други потребители. Изберете доставчик, който предлага поддръжка и ясни правила за връщане на стоки. Ако купувате на едро, поискайте технически спецификации и сертификати за всяка партида.
Когато монтирате диодите, следвайте инструкциите на производителя. Използвайте радиатори, ако диодите се нагряват. Уверете се, че всички връзки са здраво затегнати и безопасни. Тествайте системата си след монтажа, за да проверите дали диодите работят както се очаква.
Следвайки тези стъпки, можете да изберете и инсталирате байпасни диоди, които предпазват вашите слънчеви панели и поддържат добрата работа на вашата система.
Сравнение на типовете байпасни диоди
Когато избирате байпасни диоди за слънчеви панели, трябва да познавате основните типове. Всеки тип има своите предимства и недостатъци. Изборът на подходящия тип помага за запазване на безопасността на фотоволтаичните клетки. Той също така спомага за по-доброто функциониране на слънчевата система.
Шотки диоди за защита на слънчеви панели
Шотки диодите се използват широко в слънчевите системи. Те са често срещани в новите фотоволтаични инсталации. Хората ги харесват, защото работят бързо и спестяват енергия.
Производителност и икономически ползи
Шотки диодите губят по-малко енергия при преминаване на ток. Това означава, че вашите слънчеви клетки не се нагряват толкова много. Те се включват и изключват бързо. Това бързо действие помага да се защитят вашите клетки, когато слънцето се променя бързо, например когато се движат облаци.
Шотки диодите спомагат за спирането на загубата на енергия.
Бързото им действие блокира обратния ток.
Вашата слънчева система работи по-добре и издържа по-дълго.
Ето таблица, която показва разликите между диодите на Шотки и стандартните силициеви диоди:
Характеристика | Шотки диоди | Стандартни силициеви диоди |
|---|---|---|
Напредна падане на напрежението | 0,15 V до 0,46 V | ~0,7 V |
Ефективност | По-висок | По-нисък |
Работоспособност при стрес | По-добре при мълния | По-малко ефективен |
Можете да видите, че диодите на Шотки работят по-добре и спестяват повече енергия. Те се справят добре и при гръмотевични удари.
Ограничения
Шотки диодите струват повече от стандартните силициеви диоди. Те може да не издържат на високо напрежение. Трябва да проверите дали са подходящи за вашия соларен панел. В много горещи места Шотки диодите могат да пропускат повече ток. Това може да ги направи по-малко надеждни с течение на времето. Нови материали като силициев карбид се тестват, за да станат по-здрави и по-безопасни.
Стандартни силициеви байпасни диоди
Стандартните силициеви байпасни диоди са традиционният избор за слънчеви панели. Много фотоволтаични системи все още ги използват.
Предимства
Стандартните силициеви диоди са по-евтини и лесни за закупуване. Те осигуряват основна защита. Те позволяват на тока да заобикаля засенчените или счупени клетки. Това помага да се предотвратят горещите точки и да се запази безопасността на вашите слънчеви панели.
Недостатъци
Тези диоди губят повече енергия под формата на топлина. Те превключват по-бавно от диодите на Шотки. Ако вашите слънчеви панели се засенчат бързо, тези диоди може да не защитят вашите клетки достатъчно бързо. Това може да понижи производителността на вашата система и да причини повреди.
Забележка: Ако забележите промени в напрежението при отворен верига, може да има проблем с байпас диодите или засенчването на клетките.
Специални диоди във фотоволтаични системи
Някои слънчеви системи използват специални диоди за допълнителна безопасност и по-добра работа.
Диоди за бързо възстановяване
Диодите с бързо възстановяване се използват в слънчеви системи с DC-DC преобразуватели или инвертори. Тези диоди превключват много бързо. Получавате по-добро преобразуване на енергията и губите по-малко енергия. Диодите с бързо възстановяване ви помагат да получите повече енергия от вашите слънчеви панели.
Те работят добре в конвертори и инвертори.
Бързото им действие поддържа системата ви силна и ефективна.
Други подходящи типове
Други специални диоди, като силициево-карбидни Шотки диоди, се произвеждат за постигане на още по-добри резултати. Тези нови диоди могат да издържат на по-високо напрежение и да предпазват от мълнии и напрежение. Може да ги видите в бъдещите слънчеви системи, когато технологията се подобри.
Съвет: Винаги избирайте тип байпасен диод, който съответства на вашия соларен панел. Проверете характеристиките и функциите, преди да направите избора си.
Избягване на често срещани грешки при избора на байпасни диоди
Пренебрегване на качеството и експлоатационния живот
Не забравяйте за качеството и експлоатационния живот, когато избирате байпасни диоди за слънчеви панели. Ако изберете диоди с ниско качество, вашата фотоволтаична система може да има проблеми. Лошото производство може да доведе до тези проблеми. Дефектните диоди могат да попаднат във вашите панели и да ги направят опасни или да работят зле.
Байпас диодите предпазват слънчевите клетки от прегряване или повреждане. Те помагат на системата ви да остане надеждна. Добрите диоди помагат на слънчевите панели да издържат по-дълго и да работят по-добре. Те също така намаляват загубата на енергия от засенчване. Това означава по-малко натоварване на другите части и по-добро производство на енергия.
Важно е да се знае как могат да се повредят байпас диодите. Има два основни начина:
Отказ при отваряне: Диодът спира да работи, но може да не забележите. Това може да доведе до скрити проблеми и рискове за безопасността.
Неуспех: Диодът позволява на тока да тече в грешната посока. Това може да доведе до прегряване и понижаване на мощността на цялата верига от слънчеви панели.
Съвет: Винаги проверявайте сертификатите и отзивите преди да купите. Избирайте диоди с добра история и дълъг експлоатационен живот.
Правилното поставяне на байпас диоди и честото им проверяване спомага за удължаване на живота им. Правилната инсталация предпазва панелите от повреди, причинени от сянка и лоши метеорологични условия. Поддръжката ви помага да откриете проблемите навреме, за да можете да ги отстраните бързо.
Ето един прост списък, който ще ви помогне да се съсредоточите върху качеството и експлоатационния живот:
Избирайте диоди от надеждни марки.
Проверете за сертификати като TUV или UL.
Прочетете отзивите и потърсете високи оценки.
Уверете се, че диодът работи на открито.
Планирайте да ги проверявате и поддържате често.
Ако държите на качеството и експлоатационния живот, вашите слънчеви панели ще останат безопасни и ще работят добре в продължение на много години.
Фокусиране само върху разходите
Може би искате да спестите пари, когато купувате байпасни диоди за вашите слънчеви панели. Много хора търсят най-ниската цена. На пръв поглед това може да изглежда като разумно решение. Изборът на диоди само въз основа на цената обаче може да доведе до големи проблеми за вашата слънчева система.
Когато изберете най-евтиния диод, често получавате по-ниско качество. Евтините диоди може да не издържат дълго. Те могат да се повредят, когато най-много се нуждаете от тях. Ако байпасният диод се повреди, вашият соларен панел може да прегрее. Това може да повреди цялата ви система. В крайна сметка може да се наложи да похарчите повече пари за ремонт или подмяна на части.
Ето някои рискове, с които се сблъсквате, ако се фокусирате само върху цената:
По-кратък живот: Евтините диоди често се износват по-бързо.
Слабо представяне: Евтините диоди може да не издържат на висок ток или напрежение.
Без сертификати: Много от евтините варианти не отговарят на стандартите за безопасност или качество.
По-високи разходи за поддръжка: Може да се наложи да ги проверявате и подменяте по-често.
Прекъсване на работата на системата: Неизправните диоди могат да попречат на работата на вашите слънчеви панели.
Съвет: Винаги проверявайте за сертификати като TUV, UL или CE. Тези маркировки показват, че диодът отговаря на стандартите за безопасност и качество.
Трябва да балансирате разходите с ползата. Търсете диоди, които предлагат добра защита и дълъг живот. Понякога, ако похарчите малко повече в началото, ще спестите пари по-късно.
Ето таблица, която ще ви помогне да сравните цената и стойността:
Характеристика | Нискоразходен диод | Качествен диод |
|---|---|---|
Цена | Нисък | Средно |
Продължителност на живота | Кратък | Дълъг |
Сертификати | Редки | Общо |
Процент на неуспех | Висок | Нисък |
Необходима поддръжка | Често | Рядко |
Можете да използвате тази таблица, когато пазарувате байпасни диоди. Запитайте се кои характеристики са най-важни за вашата слънчева система.
Как да избегнем капана на разходите:
Определете бюджет, но не избирайте най-евтиния вариант, без да проверите качеството.
Прочетете отзивите на други потребители. Потърсете обратна връзка относно експлоатационния срок и надеждността.
Поискайте технически спецификации и сертификати от продавача.
Помислете за общата стойност, включително ремонтни разходи и престой, а не само за цената.
Изберете диоди, които отговарят на нуждите на вашата система, дори и да струват малко повече.
Не забравяйте: Надеждният байпасен диод защитава вашите слънчеви панели и ви спестява пари с течение на времето. Не се подвеждайте от ниската цена. Инвестирайте в качество за по-безопасна и по-ефективна слънчева система.
Кратък справочен списък за избор на байпасни диоди
Основни критерии за преглед
Искате вашите слънчеви панели да останат безопасни и да работят добре. Използвайте този списък, за да изберете подходящите байпасни диоди. Всяка точка помага за защитата на вашата фотоволтаична система и предотвратява често срещани грешки.
Критерии | Описание |
|---|---|
Метод на свързване | Свържете байпас диодите паралелно със слънчевите клетки. Това осигурява безопасен път на тока в случай на засенчване или проблем. |
Текуща преносима мощност | Изберете диоди, които могат да пренасят безопасно тока при късо съединение. Това предпазва вашите слънчеви клетки от повреждане. |
Разлика от блокиращите диоди | Разберете разликата. Байпас диодите пренасочват тока около повредените клетки. Блокиращите диоди спират тока да се движи назад. |
Винаги проверявайте номиналното напрежение. Уверете се, че диодът може да издържи най-високото напрежение, което панелът ви произвежда. Проверете номиналния ток и изберете диод с резерв над тока на късо съединение на панела ви. Проверете типа на опаковката. Изберете такава, която подхожда на вашата конфигурация и може да издържа на топлина. Проверете за сертификати като TUV или UL. Тези маркировки показват, че диодът е безопасен за употреба.
Съвет: Запишете всяка точка, докато разглеждате възможностите си. Това ви помага да сравните продуктите и да не пропуснете нищо важно.
Последни стъпки преди покупката
Следвайте тези стъпки, преди да закупите байпасни диоди за вашите слънчеви панели. Тези стъпки ще ви помогнат да избегнете проблеми и да получите добра защита.
Купете поне два байпас диода, дори ако ви е нужен само един. Допълнителните диоди ви осигуряват резервен вариант и ви помагат да отговаряте на спецификациите.
Тествайте всеки диод с мултицет. Изберете диоди с близки номинални стойности. Това поддържа баланса на системата ви.
Помислете за използването на по-големи диоди. Ако панелът ви използва 5A диоди, проверете дали можете да използвате 10A диоди в разпределителната кутия. По-големите диоди понасят по-добре топлината и издържат по-дълго.
Направете чисти връзки. Оставете допълнителен кабел на по-големите диоди. Това помага за охлаждането и улеснява поправката по-късно.
Винаги проверявайте връзките си, преди да завършите инсталирането. Подреденото окабеляване спомага за безопасната работа на системата и улеснява отстраняването на проблеми.
Трябва да прочетете и техническата спецификация на всеки диод. Проверете ясно посочените стойности на напрежението, тока и топлинната мощност. Проверете за характеристики, подходящи за използване на открито, като водоустойчиви корпуси или огнеустойчиви материали. Прочетете отзивите на други потребители. Изберете диоди с високи стойности и добра надеждност.
Ако следвате този списък, ще изберете байпасни диоди, които защитават вашите слънчеви панели и поддържат системата ви в добро състояние. Внимателният избор и монтаж ви помагат да избегнете скъпи ремонти и да поддържате висока енергийна ефективност.
Примери за приложение във фотоволтаични системи
Защита на соларни панели с байпасни диоди
Байпас диодите спомагат за безопасността и доброто функциониране на слънчевите панели. Ако поставите тези диоди между групи слънчеви клетки, те осигуряват безопасен път на тока, ако някои клетки бъдат засенчени или се повредят. Това предотвратява образуването на горещи точки и предпазва фотоволтаичните клетки от прегряване. Без байпас диоди засенчената клетка може да се нагрее много и да повреди целия панел.
Ето таблица, която показва как байпас диодите помагат за защитата на истинските слънчеви панели:
Приложение на байпас диоди | Резултат |
|---|---|
Намаляване на загубата на мощност поради засенчване | Нека токът да преминава през незасенчените панели, за да не се изключи веригата. |
Предотвратяване на повреди от нагряване на горещи точки | Предотвратява прегряването на панелите, което може да доведе до повреда и да намали тяхната ефективност. |
Винаги трябва да поставяте байпасни диоди успоредно с групите слънчеви клетки. Тази конфигурация позволява на вашите фотоволтаични панели да продължават да произвеждат енергия, дори ако някои клетки са покрити от сянка или мръсотия. Вашата слънчева система получава по-добра защита и издържа по-дълго.
Съвет: Проверявайте често панелите за замърсявания или сенки. Почиствайте ги, за да могат байпас диодите да работят оптимално.
Защита на батерията и матрицата с байпасен диод
Байпас диодите също така предпазват батериите и големите слънчеви панели. Когато свържете много фотоволтаични клетки заедно, може да получите неравномерен ток, ако някои клетки се повредят или бъдат засенчени. Байпас диодите позволяват на тока да прескочи слабите или повредените клетки. Това предпазва батерията ви от обратен ток.
За да направите това, поставете байпасен диод на всеки ред фотоволтаични клетки във вашата матрица. Ако една част от матрицата има проблем, останалата част все още може да изпраща енергия към вашата батерия. Това ви осигурява стабилно зареждане и по-голяма безопасност за цялата ви система.
Поставете байпасни диоди на всеки ред клетки.
Използвайте диоди с подходящи номинални стойности на напрежението и тока за вашата матрица.
Проверявайте често връзките си, за да сте сигурни, че защитата ви остава силна.
Други фотоволтаични приложения
Байпас диодите работят в много други фотоволтаични системи. Можете да ги използвате в слънчеви улични лампи, водни помпи и каюти, които не са свързани към електропреносната мрежа. Всеки път, когато използвате слънчеви клетки в група, байпас диодите помагат да поддържате системата си безопасна.
Например, в слънчева водна помпа, засенчена клетка може да спре помпата. С байпасен диод помпата продължава да работи, дори ако някои клетки не получават слънчева светлина. В къщичките, които не са свързани към електропреносната мрежа, байпасните диоди помагат на слънчевите панели да продължат да зареждат батериите, дори когато някои клетки са мръсни или блокирани.
Забележка: Винаги съобразявайте байпасния диод с вашите фотоволтаични клетки и задачата, за която се нуждаете. Това ви осигурява най-добрата защита и помага на вашата соларна система да работи безпроблемно.
Можете да предпазите соларните си панели, ако следвате няколко лесни стъпки при избора на байпасни диоди. Първо, проверете от какво се нуждае вашата фотоволтаична система и проверете номиналните стойности на вашите клетки. Използвайте списък за проверка, за да не допуснете грешки и да изберете правилния байпасен диод. Добрата защита помага на вашата система да остане безопасна и да работи добре. Ако вашата конфигурация е сложна, прочетете техническите спецификации и потърсете помощ от експерти.
Често задавани въпроси
Каква е основната функция на байпас диода в слънчевия панел?
Байпас диодът позволява на тока да тече около засенчени или повредени клетки. Това предотвратява появата на горещи точки и поддържа работата на соларния панел. По този начин защитавате системата си от повреди и поддържате стабилно енергийно производство.
Как да разбера коя байпасна диода да избера?
Проверете номиналното напрежение и ток на вашия соларен панел. Изберете диод, който отговаря на тези стойности или ги надвишава. Винаги четете техническата спецификация за допълнителни характеристики като водоустойчивост или термоустойчивост.
Мога ли да инсталирам сам байпас диоди?
Да, можете да ги инсталирате, ако спазвате мерките за безопасност. Винаги изключвайте първо системата. Използвайте подходящи инструменти и проверете окабеляването. Ако не сте сигурни, потърсете помощ от експерт по соларни системи.
Всички слънчеви панели ли се нуждаят от байпасни диоди?
Повечето слънчеви панели използват байпасни диоди, особено в големи масиви или засенчени области. Някои малки панели може да не се нуждаят от тях. Проверете ръководството на панела си или попитайте производителя.
Какво се случва, ако байпас диодът се повреди?
Ако байпас диодът се повреди, панелът ви може да загуби захранване. Ако се повреди, това може да доведе до прегряване и повреда. Трябва да проверявате често системата си и да подменяте бързо дефектните диоди.
Колко често трябва да проверявам байпас диодите си?
Проверявайте байпасните диоди поне веднъж годишно. Търсете признаци на прегряване, повреди или разхлабени кабели. Редовните проверки ви помагат да откриете проблемите навреме и да поддържате соларната си система в безопасно състояние.
Мога ли да използвам всеки тип диод като байпасен диод?
Не, трябва да използвате диоди, предназначени за слънчеви панели. Диодите на Шотки работят най-добре, защото превключват бързо и губят по-малко енергия. Винаги съобразявайте диода с нуждите на вашия панел.
