في العديد من التركيبات الخارجية، لا تُعد الحماية من الطفرات الكهربائية للكابلات المحورية الخاصة بالأجهزة الهوائية الخارجية مجرد إجراء هندسي اختياري. بل هي إجراء للحد من المخاطر المتعلقة بأمرين لا يتعامل معهما الكابل المحوري بشكل جيد في الواقع: فهو يمر في الخارج (حيث تكون الحقول الكهرومغناطيسية الناتجة عن البرق في أقوى حالاتها)، كما أنه يشكل مسارًا موصلاً إلى المعدات الحساسة (حيث تتسبب الطاقة العابرة في أضرار فورية أو تدهور خفي).
لماذا تحتاج الهوائيات الخارجية وأنظمة الدوائر التلفزيونية المغلقة (CCTV) إلى حماية كبلات كوكسيال من الصواعق
يتعرض الكابل المحوري المثبت في الهواء الطلق لطاقة عابرة من البيئة المحيطة ومن النظام الكهربائي. فحتى في حالة عدم سقوط البرق مباشرةً على الهوائي أو الكاميرا، يمكن أن تؤدي الأحداث القريبة إلى توليد جهد كهربائي كبير على الموصلات الطويلة. وفي الوقت نفسه، يمكن أن تؤدي الاختلافات في جهد التأريض بين النقاط الخارجية والداخلية إلى دفع تيار الاندفاع عبر الأغلفة الواقية ومدخلات المعدات.
الهدف ليس الوعد بأداء “مقاوم للصواعق”. بل الهدف هو تقليل احتمالية وقوع الأضرار وشدتها، والتحكم في مسار طاقة الاندفاع.
الارتفاعات المفاجئة في التيار الكهربائي الناتجة عن الصواعق
تم تصميم جهاز الحماية من الصواعق للكابلات المحورية لتحويل طاقة الصواعق من الموصل المركزي للكابل المحوري إلى نظام التوصيل الأرضي، بدلاً من السماح لهذه الطاقة بالمرور عبر أجهزة الاستقبال أو مداخل الفيديو أو أجهزة التوزيع.
يمكن أن يعمل الكبل المحوري وهيكل الهوائي المتصل به كجهاز تجميع للمجالات الكهرومغناطيسية العابرة السريعة. تنتج الصواعق أحداثًا ذات قيم di/dt عالية. وتؤدي هذه التغيرات السريعة إلى توليد جهد مستحث على الموصلات المجاورة. وكلما كان مسار الكبل المحوري أطول وأكثر تعرضًا، زادت فرص حدوث الاقتران.
من الناحية العملية، تظهر الطفرات المستحثة على شكل نبضات جهد عالي بين الموصل المركزي للكابل المتحد المحور والدرع، وبين درع الكابل ونظام التوصيل الأرضي للمبنى. ولم تُصمم الواجهات الأمامية الحساسة لأجهزة الاستقبال، ومدخلات الفيديو، ومعدات الشبكة النهائية لاستيعاب تلك الطاقة.
صواعق البرق القريبة والجهد المستحث
تحدث معظم حالات الفشل في الواقع بسبب الصواعق التي تضرب في أماكن قريبة، وليس بسبب الصواعق التي تضرب مباشرة. فالصاعقة التي تضرب شجرةً أو عمودًا أو حافة سقف أو الأرض في مكان قريب يمكن أن تولد جهدًا كهربائيًا في كابل متحد المحور يمتد عبر منطقة مكشوفة.
ولهذا السبب تكتسب هندسة التركيب أهمية كبيرة. فقد يؤدي تمرير الكابلات المحورية بجانب المزاريب المعدنية، أو الحواجز، أو أرجل الأبراج، أو مسارات الطاقة الطويلة المتوازية إلى تكوين حلقات ومسارات اقتران تزيد من الجهد المستحث. ولا يغير واقي الصواعق الخاص بالكابلات المحورية قوانين الفيزياء المتعلقة بالحث الكهرومغناطيسي، ولكنه يمكن أن يوفر مسارًا محددًا للتفريغ عند الحد الفاصل بين المناطق الخارجية والداخلية.
ارتفاع الجهد الأرضي (GPR)
ارتفاع جهد الأرض هو الزيادة في جهد الأرض المحلي مقارنةً بالأرض البعيدة أثناء حدوث عطل أو صاعقة برق. وعندما يتدفق تيار كبير إلى الأرض، تؤدي المعاوقة المحدودة للتربة إلى تكوين تدرجات جهد. وقد تجد المعدات المرتبطة بنقطة مرجعية للأرض نفسها، لبرهة من الزمن، على بعد آلاف الفولتات من المعدات المرتبطة بنقطة مرجعية أخرى.
بالنسبة للأنظمة الخارجية المتصلة بكابلات كوакسيال، فإن الخطر واضح: حيث يصبح الغلاف الواقي للكابل الكوакسيال والموصل المركزي جزءًا من مسار التعادل بين نقطتين لا تتساويان في الجهد الكهربائي. ويمكن لهذا التيار أن ينتقل عبر الموصلات ودوائر الإدخال ومسارات لوحات الدوائر المطبوعة (PCB) التي لم تُصمم أبدًا لتحمل طاقة الاندفاع.
يساعد جهاز حماية الكابلات المحورية من التيار الزائد في توجيه التيار الزائد إلى نظام التوصيل الأرضي في موقع محدد. لكنه لا يعمل بشكل صحيح إلا عندما يكون متصلاً بمسار قصير ومنخفض المقاومة.
الارتفاعات المفاجئة في التيار والاضطرابات الكهربائية
لا تنشأ جميع الاضطرابات العابرة عن الصواعق. فعملية تبديل الأحمال الحثية (المحركات الكبيرة، والموصلات الكهربائية، ومحركات المصاعد)، وتبديل مجموعات المكثفات في شبكات الكهرباء العامة، وعمليات تحويل المولدات، كلها عوامل يمكن أن تسبب اضطرابات سريعة في الأسلاك الكهربائية للمباني. ويمكن أن تنتقل هذه الاضطرابات إلى أغطية الكابلات المحورية عبر التوصيلات المشتركة، أو القنوات المشتركة، أو المسارات المتوازية.
بالنسبة لأنظمة الدوائر التلفزيونية المغلقة (CCTV) في البيئات الصناعية، يُعد هذا آلية عطل شائعة: أحداث صغيرة متكررة تؤدي تدريجيًا إلى تدهور جودة الإدخالات أو تسبب ضوضاء متقطعة وعمليات إعادة ضبط.
الكهرباء الساكنة والعوامل البيئية
يمكن أن يتسبب الهواء الجاف والرياح والظواهر الجوية في تراكم الشحنات الكهروستاتيكية على الهياكل الخارجية ومسارات الكابلات. ورغم أن هذه الظواهر عادةً ما تكون أقل طاقةً من البرق، إلا أنها قد تتسبب في مشاكل مزعجة، مثل: إجهاد الواجهة الأمامية لجهاز الاستقبال، أو تشويش الصورة، أو انقطاع الاتصال المتقطع.
بالإضافة إلى ذلك، يمكن أن يؤدي تسرب الرطوبة والتآكل في الموصلات المحورية الخارجية إلى تفاقم السلوك العابر من خلال زيادة المعاوقة وخلق نقاط تلامس غير خطية. وقد يجعل ذلك النظام أكثر حساسية تجاه كل من الأحداث الساكنة وأحداث الطفرة. ويُعد العزل المناسب ضد العوامل الجوية واتباع الممارسات الصحيحة في استخدام الموصلات جزءًا من نفس سياق الموثوقية.
ما هي الأنظمة الخارجية التي تتطلب حماية من الصواعق باستخدام كابلات كوакسيال؟
تختلف طرق استخدام الكابلات المحورية باختلاف الأنظمة، لكن منطق المخاطر يبقى ثابتًا: أي نظام يتضمن كابلًا محوريًّا خارجيًّا يدخل إلى منطقة محمية داخلية يحتاج إلى حماية من الصواعق، والتي تُركَّب عادةً عند مدخل المبنى وتُربط بنفس نظام قطب التأريض.
النظام | بيئة الكابلات المحورية الشائعة | المقاومة النموذجية | الموصلات النموذجية | ملاحظات |
|---|---|---|---|---|
هوائيات التلفزيون الخارجية | التوزيع من السطح إلى الأماكن الداخلية | 75 أوم | النوع F | غالبًا ما تكون المسارات طويلة ومكشوفة؛ وتكون حماية نقاط الدخول بسيطة. |
أنظمة أطباق الأقمار الصناعية | الطبق/LNB إلى جهاز الاستقبال الداخلي | 75 أوم | النوع F | يجب التحقق من مرور التيار المستمر (DC) لإشارات الطاقة والتحكم الخاصة بوحدة LNB. |
كاميرات المراقبة الخارجية عبر كابل كوакسيال | الكاميرا إلى جهاز تسجيل الفيديو الرقمي (DVR)/جهاز التشفير | 75 أوم | BNC | ضع في اعتبارك مسارات الكابلات المحورية ومسارات الطاقة على حد سواء؛ وقم بحماية الواجهات، وليس فقط مصدر التيار الكهربائي. |
هوائيات الاتصالات اللاسلكية/الراديو | برج/عمود لمعدات الاتصالات اللاسلكية | 50 أوم (قياسي) | من النوع N، TNC (متنوع) | تحقق من متطلبات التردد، وقدرة التحمل الكهربائية، ومقاومة العوامل البيئية. |
كابل متحد المحور بين المباني | بين المباني أو الملاجئ | 50 أوم أو 75 أوم | يختلف | غالبًا ما يكون الخطر في ذروته بسبب المسافات الطويلة وفروق الجهد الأرضي. |
هوائيات التلفزيون الخارجية
غالبًا ما تُركَّب هوائيات التلفزيون الخارجية في أماكن مرتفعة، مع كابلات توصيل محورية طويلة. وهذه هي بالضبط الشكل الهندسي الذي يزيد من احتمالية توصيل الصواعق. وحتى عندما يكون جهاز الاستقبال غير مكلف، فإن أجهزة التوزيع (المقسمات والمضخمات) والمعدات النهائية الخاصة بمالك المنزل أو المنشأة قد تكون معرضة للخطر.
تعمل الحماية من الطفرات الكهربائية في الكابلات المحورية عند نقطة الدخول — المرتبطة بنظام التأريض الخاص بالمبنى — على تقليل كمية الطاقة العابرة التي يمكن أن تنتشر داخل المبنى. كما أنها تساعد على توفير فصل أكثر وضوحًا بين شبكة الكابلات الخارجية والمعدات الداخلية.
أنظمة أطباق الأقمار الصناعية
تفرض أنظمة الأقمار الصناعية قيدًا مهمًا عند الاختيار: فغالبًا ما ينقل الكابل المحوري طاقة التيار المستمر وإشارات التحكم إلى وحدة LNB. وقد يؤدي استخدام واقي يحجب التيار المستمر إلى حدوث عطل فوري في الأداء.
بالنسبة لتطبيقات الأقمار الصناعية، فإن أفضل الممارسات تتمثل في اختيار جهاز حماية من زيادة التيار مصنّف بشكل صريح لنطاق التردد المعني ومصمم لتمرير التيار المستمر. ولا يزال من الأفضل تركيب الجهاز عند نقطة دخول المبنى بحيث يظل مسار الكابلات الداخلي ضمن المنطقة المحمية.

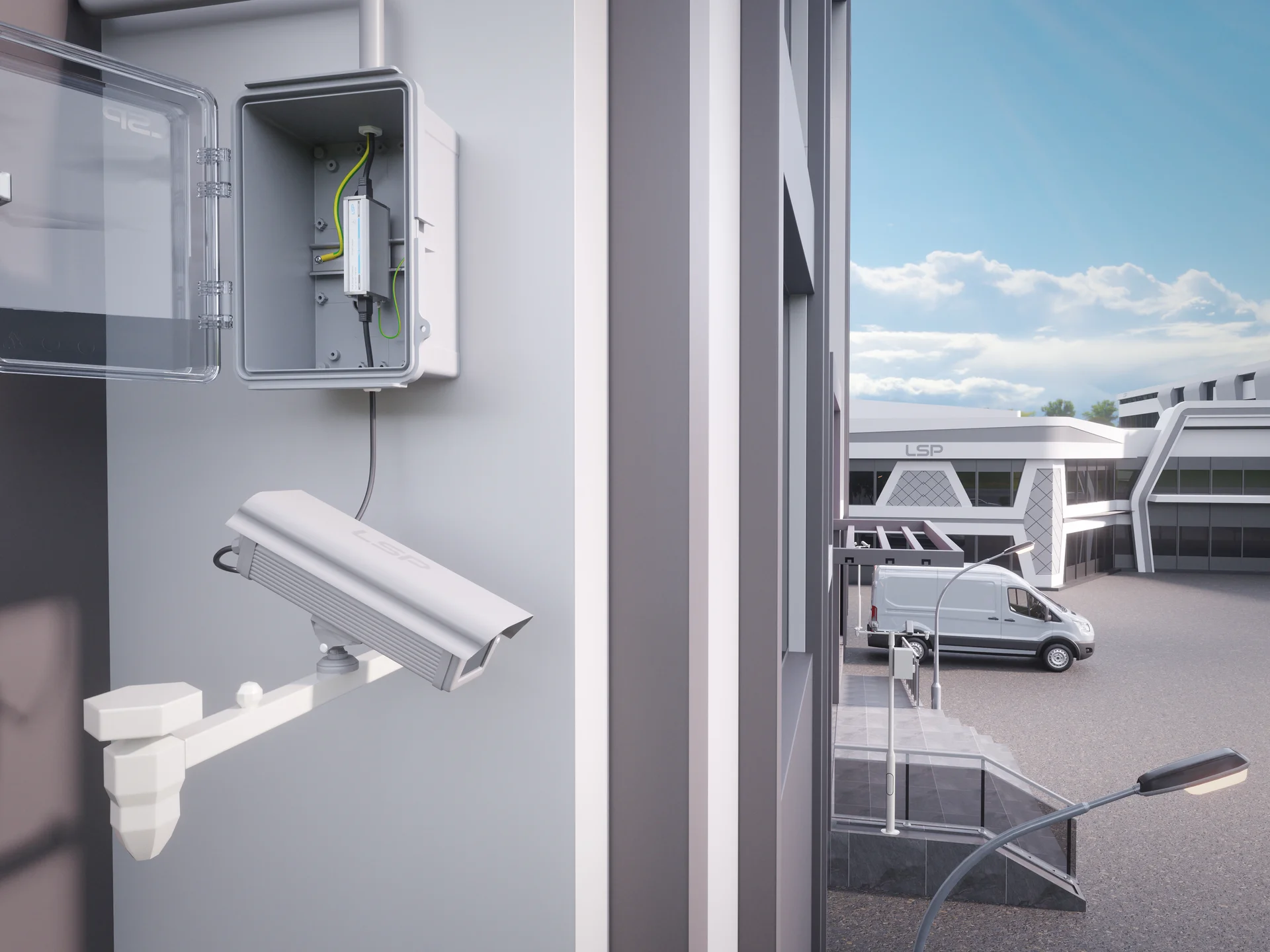

أنظمة كاميرات المراقبة التلفزيونية المغلقة الخارجية
غالبًا ما تُعتبر أنظمة الدوائر التلفزيونية المغلقة (CCTV) أنظمة منخفضة الجهد، وبالتالي “منخفضة المخاطر”. لكن في الواقع، فهي أنظمة حساسة لأن الكاميرا وجهاز تسجيل الفيديو الرقمي (DVR) ومحول PoE وجهاز التشفير ووحدة التخزين الشبكية كلها متصلة ببعضها البعض. ويمكن أن يتسلسل أي ارتفاع مفاجئ في الجهد الكهربائي يدخل عبر الكابل المحوري ليصل إلى مصادر الطاقة ومدخلات الفيديو ومنافذ الشبكة.
تكون الحماية من الطفرات في الكابلات المحورية أكثر فعالية عندما تقترن باستراتيجية ربط متسقة: فيجب ربط الغلاف الواقي للكابل المحوري، وغطاء الكاميرا (إن كان معدنيًا)، ونقطة التأريض في محطة الرأس بشكل متعمد لتقليل الفروق الجهدية المدمرة.
الاتصالات اللاسلكية وهوائيات الراديو
تتنوع أنظمة الترددات اللاسلكية (RF) بشكل كبير. فبعضها مخصص للاستقبال فقط؛ في حين أن البعض الآخر عبارة عن أنظمة إرسال يتعين فيها على جهاز الحماية من زيادة التيار التعامل مع طاقة الترددات اللاسلكية بالإضافة إلى التيارات العابرة. وعادةً ما تبلغ المعاوقة 50 أوم، كما تتنوع أنواع الموصلات.
يكمن السر في التعامل مع مدخل الكابل المتحد المحور باعتباره جزءًا من نظام الحماية من الصواعق وحدود التوصيل الترابطي للمنشأة. فالحماية من الطفرات الكهربائية عند نقطة الدخول والتوصيل الترابطي الصحيح يقللان من احتمال أن يصبح الكابل المتحد المحور المسار الأسهل لوصول الطاقة إلى المعدات الداخلية.
تركيبات الكابلات المحورية بين المباني
تُعد الكابلات المحورية التي تربط بين المباني من الحالات التي يُشكل فيها ارتفاع جهد التأريض وحلقات التأريض مصدر قلق رئيسيًّا. فحتى التغير العابر البسيط يمكن أن يؤدي إلى تدفق تيار كبير عندما يكون لمبنيين مرجعان مختلفان للتأريض أو خصائص مختلفة لأقطاب التأريض.
إذا كان لا بد من مد كابل متحد المحور بين المباني، فاحرص على حماية طرفيه واعرِ اهتمامًا خاصًّا بالتوصيل الترابطي عند نقاط الدخول. وفي البيئات ذات المخاطر العالية، ضع في اعتبارك ما إذا كان العزل الجلفاني (مثل التحول إلى الألياف الضوئية في جزء من المسار) يمثل بنية أفضل.
ماذا يحدث في حالة عدم وجود حماية ضد الصواعق في الكابلات المحورية؟
بدون حماية ضد الصواعق في الكابلات، فإنك تعتمد على قدرة التحمل الداخلية للمعدات ومسارات المعاوقة العرضية في التركيب. ونادرًا ما يكون ذلك خطةً جيدة.
الأضرار التي لحقت بالكاميرات وأجهزة تسجيل الفيديو الرقمية (DVR) ومعدات الشبكة
أكثر أنواع الأعطال وضوحًا هو التلف المباشر: تلف مداخل الفيديو، أو تلف أجهزة الاستقبال، أو تعطل أجهزة الاستقبال، أو توقف قنوات مسجل الفيديو الرقمي (DVR) عن العمل. أما الأعطال الأقل وضوحًا فهي الأعطال الجزئية: مثل جهاز استقبال لا يزال يعمل ولكن حساسيته أقل، أو يعاني من ضوضاء أكثر، أو انقطاع متقطع في الإرسال.
ونظرًا لأن أنظمة الدوائر التلفزيونية المغلقة (CCTV) والهوائيات غالبًا ما تتصل بمعدات الشبكة، فإن حدوث طفرة في الجهد على الكابل المحوري قد يؤدي أيضًا إلى إجهاد منافذ إيثرنت ومزودات الطاقة عبر الإيثرنت (PoE) وأجهزة المحولات، وذلك من خلال التوصيلات الأرضية ومصادر الطاقة المشتركة.
انقطاع الإشارة وتعطل النظام
وحتى في حالة بقاء المعدات سليمة، فإن حدوث موجة تيار كهربائي قد يؤدي إلى إعادة الضبط، أو تلف التسجيلات، أو فقدان مؤقت للصورة. وفيما يتعلق بالمراقبة الأمنية والصناعية، فإن فترة التعطل هي التكلفة الحقيقية: فقدان الأحداث، والثغرات في التغطية، وطلبات الخدمة في حالات الطوارئ.
كما أن الأعطال المرتبطة بالظواهر العابرة تعقّد عملية استكشاف الأعطال وإصلاحها. فإذا كان العطل متقطعًا، فقد يبدو النظام “على ما يرام” حتى العاصفة التالية أو الحدث التالي المتعلق بالتبديل.
إصلاحات واستبدال المعدات المكلفة
نادرًا ما تقتصر التكلفة الإجمالية على استبدال كاميرا خارجية. فالتكلفة الحقيقية تكمن في أجور العمالة، واستخدام الرافعة، وإعادة ضبط الاتجاه، وإعادة التشغيل، بالإضافة إلى الوقت الذي يُقضى لاحقًا في التحقق من عدم تعرض بقية النظام لأي أضرار جزئية.
غالبًا ما يكون تصميم نظام متواضع لحماية الكابلات المحورية من الصواعق أرخص من تكلفة عملية صيانة واحدة ناجمة عن رد فعل.
تزايد المخاطر المتعلقة بالسلامة
يمكن أن تؤدي حالات الاندفاع الكهربائي إلى ظهور جهد كهربائي خطير عند ملامسة الأجزاء المعدنية المكشوفة، خاصةً عندما يكون التوصيل غير متسق. ورغم أن واقي الاندفاع الكهربائي للكابلات المحورية لا يُعد بديلاً عن تصميم السلامة الكهربائية، إلا أنه جزء من نهج نظامي يهدف إلى الحد من مسارات التيار غير الخاضعة للرقابة.
وإذا كان التركيب على أسطح المباني أو الأبراج أو الجدران الخارجية، فإن السلامة تتعلق أيضًا بالسلوك المتوقع: أي إلى أين يُفترض أن يتدفق التيار، وما هي الأجزاء المعدنية التي تم ربطها.
أين ينبغي تركيب جهاز الحماية من الصواعق للكابلات المحورية؟
الموقع ليس مجرد مسألة شكلية. فقد يعمل جهاز الحماية من زيادة التيار نفسه بشكل جيد أو سيئ، اعتمادًا على المكان الذي يتم تركيبه فيه وكيفية توصيله.
ومن القواعد العملية في هذا الصدد: تحديد مكان تركيب واقي الصواعق للكابلات المحورية عن طريق رسم خط فاصل بين مسار الكابل الخارجي والمنطقة المحمية داخل المبنى، ثم وضع الجهاز الرئيسي عند هذا الخط الفاصل.
عند مدخل المبنى
يُعد مدخل المبنى أفضل موقع افتراضي. فهو يحد من مقدار الكابلات الداخلية المعرضة لتيار الاندفاع، ويوفر مكانًا طبيعيًّا لربط غلاف الكابل المحوري وجسم جهاز الحماية بنظام أقطاب التأريض في المبنى.
تعامل مع المدخل كحدود: فالخارج هو بيئة خارجة عن سيطرتك، أما الداخل فهو منطقتك المحمية. وهدفك هو إدارة تلك الحدود بشكل واعٍ.
بالقرب من الهوائيات الخارجية
يُستخدم أحيانًا تركيب نظام الحماية بالقرب من الهوائي في بيئات الأبراج، لا سيما عندما يتوفر هيكل تأريض مخصص ووصلة قصيرة جدًّا بقضيب التأريض الخاص بالبرج.
في حالة التركيبات النموذجية للمباني، نادرًا ما تكون الحماية المقتصرة على طرف الهوائي كافية بمفردها، لأن الكابل المحوري الطويل لا يزال يدخل المبنى ويمكن أن ينقل الطاقة على طول مساره. وإذا استخدمت الحماية المقتصرة على طرف الهوائي، فيجب أن تكون جزءًا من استراتيجية متعددة النقاط، وليس الإجراء الوحيد.
على جهاز تسجيل الفيديو الرقمي (DVR) أو جهاز الاستقبال
قد يكون من المنطقي تركيب واقي إضافي عند طرف الجهاز في حالة الأنظمة الحيوية أو مسارات الكابلات الداخلية الطويلة التي لا يمكن إبقاؤها داخل مسار محمي. كما أنه يوفر مرحلة ثانية في حالة تعرض جهاز الدخول لحمل زائد.
ومع ذلك، فإن التركيب الذي يقتصر على طرف الجهاز فقط يعد خطأً شائعًا. فهو يترك الكابل المحوري الداخلي مكشوفًا ويؤدي إلى دخول طاقة الصواعق إلى غرفة المعدات.
حماية طرفي الكابلات الطويلة
في حالة الكابلات الطويلة والكابلات المحورية التي تمتد بين المباني، غالبًا ما تكون حماية الطرفين هي النهج العملي. فهي تساعد في التحكم في كل من الارتفاعات المفاجئة في الجهد المستحثة وفروق الجهد المحتملة بين الطرفين.
عند حماية كلا الطرفين، يجب أن تكون استراتيجية التوصيل متسقة. وينبغي أن تستند أجهزة الحماية إلى نظام التوصيل المحلي عند كل مدخل للمبنى، وليس إلى نقطة أرضية عشوائية.
كيفية اختيار واقي التيار الزائد المناسب للكابلات المحورية
يعتمد الاختيار في المقام الأول على التوافق، ثم على الحماية. فالجهاز “الأقوى” الذي يقطع مسار الإشارة أو يحجب التيار المستمر المطلوب سيؤدي إلى انقطاع التيار.
في العديد من عمليات مراجعة المشتريات، من المفيد النظر إلى الأمر على أنه اختيار أجهزة حماية الكابلات المحورية من الصواعق للهوائيات الخارجية بناءً على متطلبات واجهة الكابل المحوري، ثم التحقق من أداء الحماية من الصواعق.
تحديد نوع الموصل المناسب
ابدأ بالموصلات الموجودة بالفعل في النظام. ومن الأمثلة الشائعة موصلات النوع F المستخدمة في أجهزة التلفزيون/الأقمار الصناعية، وموصلات BNC المستخدمة في أنظمة المراقبة التلفزيونية المغلقة (CCTV). وقد تستخدم أنظمة الترددات اللاسلكية (RF) موصلات من النوع N أو موصلات أخرى.
يؤدي عدم توافق الموصلات إلى الحاجة إلى استخدام محولات، مما يزيد من خسارة الإدخال ويخلق نقاط فشل إضافية. وفي البيئات الخارجية، تشكل كل واجهة إضافية خطرًا للتآكل أيضًا.
اختر المعاوقة الصحيحة (50 أوم أو 75 أوم)
يؤدي عدم تطابق المعاوقة إلى حدوث انعكاسات وتشويه للإشارة. وفي أنظمة الدوائر التلفزيونية المغلقة (CCTV) وتوزيع الإشارات التلفزيونية، قد يترجم ذلك إلى ظهور تشوهات في الصورة، أو انخفاض في هامش الأمان، أو مشاكل متقطعة في التثبيت.
في المحادثات المتعلقة بالاختيار، من المفيد توضيح قاعدة واقي الصواعق الكبلات المحورية ذات المقاومة 75 أوم مقابل 50 أوم بوضوح:
تُعد مقاومة 75 أوم شائعة الاستخدام في مجال الفيديو وهوائيات التلفزيون وأنظمة الأقمار الصناعية.
تُعد مقاومة 50 أوم شائعة في العديد من أنظمة الاتصالات اللاسلكية.
إذا كنت غير متأكد، فتحقق من نوع الكابل المحوري (على سبيل المثال، عادةً ما يكون RG-6 بمقاومة 75 أوم؛ أما العديد من أنواع LMR فهي بمقاومة 50 أوم ما لم يُنص على خلاف ذلك).
التحقق من نطاق التردد
يجب أن يدعم جهاز الحماية نطاق التردد التشغيلي للنظام. فقد يؤدي استخدام جهاز غير مصمم للعمل في النطاق المطلوب إلى حدوث تأثيرات توهين أو رنين تؤدي إلى تدهور الأداء.
تُعد أنظمة الأقمار الصناعية حساسة بشكل خاص لأنها تعمل في نطاقات تردد أعلى من تلك التي تعمل بها العديد من أنظمة التلفزيون الأساسية. لذا، يجب التحقق من نطاق التردد المحدد بدلاً من الافتراض بأنها متوافقة.
تحقق من متطلبات الحصول على بطاقة DC Pass
تتطلب العديد من الأقمار الصناعية والملحقات التي تعمل بالطاقة تيارًا مستمرًّا عبر الكابل المتحد المحور. وإذا قام جهاز الحماية بحجب التيار المستمر، فقد يتعطل النظام على الفور.
إذا كان نظامك يزود LNB أو مضخمًا أو جهازًا نشطًا بالطاقة عبر الكابل المحوري، فاختر واقيًا مصممًا لتمرير التيار المستمر وتأكد من أن هذه الوظيفة مدعومة بشكل صريح.
ضع في اعتبارك القيمة المقدرة للتيار الاندفاعي وفقدان الإدخال
تُشير القيمة الاسمية لتيار الذروة إلى مقدار الطاقة العابرة التي يمكن للجهاز تحملها دون تعطل. أما خسارة الإدخال فتشير إلى مدى تدهور الإشارة أثناء التشغيل العادي.
في الواقع، غالبًا ما يحدد المهندسون أولوياتهم على النحو التالي:
خسارة إدخال منخفضة للحفاظ على هامش النظام، و
تصنيف التيار القصوى المناسب لمستوى التعرض.
معلمة الاختيار | ما الذي يجب التحقق منه | ما أهمية ذلك |
|---|---|---|
نوع الموصل | من النوع F، وBNC، ومن النوع N، وما إلى ذلك. | تجنب استخدام المحولات والواجهات الإضافية. |
المقاومة | 50 أوم أو 75 أوم | تجنب الانعكاسات وتشويه الإشارة. |
نطاق التردد | نطاق التشغيل المعلن عنه | تجنب التوهين والسلوك غير المتوقع. |
بطاقة DC | نعم/لا، وحدود الجهد/التيار إن وجدت | ضروري للأجهزة التي تعمل بالطاقة عبر كابل كواكسيال. |
خسارة الإدخال | القيمة المعلنة بالديسيبل عبر النطاق الترددي | يحافظ على الهامش وجودة الإشارة. |
التصنيف البيئي | العزل في الأماكن المفتوحة، مقاومة التآكل | تعد الموثوقية في الاستخدام الخارجي أحد متطلبات الحماية. |
الأخطاء الشائعة التي يجب تجنبها عند حماية الأنظمة المحورية
تتكرر هذه الأخطاء مرارًا وتكرارًا في حالات الفشل الميداني.
خطأ | ما الذي يسببه | نهج أفضل |
|---|---|---|
الاعتماد فقط على أجهزة الحماية من ارتفاع التيار الكهربائي | لا يزال الكابل المحوري يمثل مسار دخول غير محمي | قم بحماية كل مسار موصل يدخل المبنى. |
تجاهل التوصيل الأرضي السليم | لا يمكن لـ SPD أن يفرغ حمولته بفعالية؛ مما يؤدي إلى زيادة الضغط على المعدات | قم بتوصيل جهاز الحماية من التفريغ الكهربائي (SPD) الخاص بالكابل المتحد المحور بنظام التأريض الخاص بالمبنى عبر مسار قصير ومباشر. |
تركيب جهاز SPD في المكان الخاطئ | تدخل الطاقة الزائدة إلى المبنى قبل أن يتم تحويل مسارها | ضع جهاز حماية SPD الكبل المتحد المحوري الرئيسي عند نقطة دخول المبنى. |
اختيار جهاز حماية من الصواعق كبل محوري غير متوافق | فقدان الإشارة، “لا توجد إشارة”، أداء متقطع | تلبية متطلبات الموصل، والمقاومة، ونطاق التردد، ومرور التيار المستمر. |
الاعتماد فقط على أجهزة الحماية من اندفاع التيار الكهربائي
إن حماية مصدر التيار المتردد فقط تترك الكابل المحوري بمثابة «باب خلفي». أثناء حدوث اضطراب عابر، يتعرض المبنى لمسارات متعددة للاندفاعات الكهربائية في وقت واحد. وإذا كان الكابل المحوري غير محمي، فقد تدخل الطاقة عبره وتخرج عبر التوصيلات الأرضية للطاقة أو البيانات، مما يضع ضغطًا على كل ما يقع بينهما.
تجاهل التوصيل الأرضي السليم
يجب توصيل واقي الصواعق الكبل المتحد المحور بالأرض حتى يعمل. وإذا كان خط التوصيل طويلاً أو ملفوفاً أو مساره يحتوي على انحناءات حادة، فإن مقاومته تزداد وتقل فعالية الواقي بشكل حاد في حالة الموجات العابرة السريعة.
العقلية الصحيحة هي التوصيل ذو المقاومة المنخفضة، وليس مجرد القول “إنه متصل في مكان ما”.”
تركيب جهاز SPD في المكان الخاطئ
يُعد تركيب غرفة المعدات أمرًا شائعًا نظرًا لكونه مريحًا. إلا أنه يمثل أيضًا حدًا غير مناسب. فهو يسمح للكابلات المحورية الداخلية بنقل طاقة الاندفاع إلى أعماق المنشأة.
يضمن التثبيت عند نقطة الدخول إبقاء أعلى مستويات الطاقة العابرة خارج المنطقة المحمية.
اختيار واقي من الصواعق كبل كوакسيال غير متوافق
أكثر حالات عدم التوافق شيوعًا هي عدم تطابق المعاوقة وحجب التيار المستمر في أنظمة الأقمار الصناعية. ومن الأخطاء الشائعة الأخرى استخدام جهاز لا يتوفر فيه تصنيف ترددي كافٍ.
يبدأ الاختيار بمتطلبات الإشارة. وتأتي الحماية بعد التوافق.
لماذا تختار أجهزة الحماية من الصواعق الكبلية من LSP لضمان حماية موثوقة للإشارات والمعدات؟
منذ عام 2010، تخصصنا في تصنيع أجهزة الحماية من الطفرات الكهربائية، حيث يحظى خط إنتاجنا بشهادة ISO9001، كما تحمل منتجاتنا شهادات TUV وCB وCE.
سواءً كان الأمر يتعلق بحماية أنظمة المراقبة التلفزيونية المغلقة (CCTV)، أو معدات الاتصالات اللاسلكية (RF)، أو هوائيات نظام تحديد المواقع العالمي (GPS)، أو محطات القاعدة اللاسلكية، أو شبكات البث، فإن أجهزة الحماية من الطفرات الكهربائية الكبلية من LSP تساعد في الحفاظ على استقرار إرسال الإشارات مع حماية المعدات القيمة من الطفرات الكهربائية الناتجة عن الصواعق والطفرات العابرة.
تم تصميم كل جهاز من أجهزة حماية الخطوط الكبلية المتحد المحور من LSP ليضمن الموثوقية على المدى الطويل في البيئات الصعبة. تتميز منتجاتنا بهياكل معدنية متينة، وموصلات مقاومة للتآكل، ومكونات داخلية عالية الجودة لضمان أداء ثابت على مدار سنوات من التشغيل.
بفضل تصميمها المدمج وسهولة تركيبها في خط الأنابيب وتأريضها الموثوق، فإنها مناسبة للاستخدامات الداخلية والخارجية على حد سواء في المشاريع التجارية والصناعية ومشاريع الاتصالات.
بالإضافة إلى المنتجات عالية الأداء، توفر LSP دعماً كاملاً لمصنعي المعدات الأصلية والعملاء العالميين.
الأسئلة الشائعة حول أجهزة الحماية من الصواعق للكابلات المحورية
هل يؤثر جهاز حماية الكابلات المحورية من الصواعق على جودة الإشارة؟
يمكن أن يؤثر جهاز حماية الكابلات المحورية من الطفرات الكهربائية على جودة الإشارة إذا تسبب في خسارة إدخال، أو أدى إلى عدم توافق المعاوقة، أو لم يكن مصممًا لتردد التشغيل. وعندما يتم اختيار المواصفات الصحيحة، تكون الخسارة المضافة ضئيلة عادةً. وغالبًا ما تنشأ المشاكل عن المعاوقة غير الصحيحة، أو المحولات الإضافية، أو الرطوبة والتآكل في الموصلات الخارجية.
هل يمكن لجهاز الحماية من الصواعق المزود بكابل متحد المحور أن يمنع ضربة برق مباشرة؟
لا. لا يمكن لجهاز حماية الكابلات المحورية من زيادة التيار أن يضمن الحماية من الصواعق المباشرة. فقد تنطوي الصواعق المباشرة على تيار شديد، و«تجاوز كهربائي»، ومسارات توصيل متعددة تتجاوز قدرة الأجهزة المدمجة في خط الكابل على تحملها. والغرض من هذا الجهاز هو الحد من الأضرار الناجمة عن الصواعق القريبة والارتفاعات المستحثة في التيار، وذلك من خلال توفير مسار تفريغ متحكم فيه عند مدخل المبنى.
هل تحتاج كاميرات المراقبة الخارجية دائمًا إلى حماية كبلات كوكسيال من الصواعق؟
عادةً ما تستفيد كاميرات المراقبة التلفزيونية المغلقة (CCTV) الخارجية من الحماية من الطفرات الكهربائية للكابلات المحورية عندما يكون الكابل مكشوفًا ويدخل إلى محطة طرفية داخلية. وتزداد أهمية ذلك في حالات المسافات الطويلة، أو تمرير الكابلات عبر أسطح المباني أو الأعمدة، أو الطفرات العابرة الناتجة عن المحولات الصناعية، أو الوصلات بين المباني. ضع واقي الكابل المحوري الرئيسي عند مدخل المبنى واربطه بموصل قصير ومستقيم.
هل يجب حماية طرفي الكبل المحوري؟
غالبًا ما يكون من الضروري حماية كلا الطرفين في حالة الكابلات المحورية الطويلة والتركيبات التي تربط بين المباني. فقد تؤدي الطفرات المستحثة وفروق الجهد الأرضي إلى إجهاد المعدات الموجودة في أي من طرفي الكابل. وتتمثل أفضل الممارسات في تركيب جهاز حماية أولي عند مدخل كل مبنى، بحيث يتم تحويل طاقة الطفرة قبل أن تنتشر داخل المبنى. كما يمكن أن توفر المرحلة الثانية، التي تُركب بالقرب من المعدات الحساسة في الطرف الأمامي، هامشًا إضافيًا من الحماية.
كم مرة يجب استبدال جهاز حماية الكابلات المحورية من الصواعق؟
لا توجد فترة استبدال موحدة. يجب استبدال واقي الصواعق الكبل المتحد المحور بناءً على مدى تعرضه للعوامل الخارجية وحالته وأدائه. افحصه بعد العواصف الشديدة وأثناء الصيانة الوقائية. استبدله إذا لاحظت وجود تآكل، أو تسرب مياه، أو تشققات في الغلاف، أو تلف في الخيوط اللولبية، أو موصلات مفكوكة. كما يجب استبداله إذا طرأت تغييرات على أداء الإشارة بعد حدوث موجة صواعق.
