شرح صندوق تجميع التيار المستمر: التعريف، والوظائف، والتطبيقات، ودليل الاختيار

ما هو صندوق تجميع التيار المستمر؟

التعريف

صندوق تجميع التيار المستمر هو جهاز كهربائي أساسي يُستخدم في الأنظمة الكهروضوئية (PV) لتجميع ودمج التيار المباشر (DC) الناتج عن سلاسل ألواح شمسية متعددة في دائرة إخراج واحدة أو عدة دوائر إخراج، والتي يتم توصيلها بعد ذلك بعاكس لتحويل الطاقة.

الوظيفة

في نظام الطاقة الشمسية، تنتج كل سلسلة من الألواح الشمسية كهرباء تيار مستمر بشكل مستقل. وبدون صندوق التجميع، تتطلب هذه المخرجات المتعددة أسلاكًا معقدة وتزيد من صعوبة التركيب. يعمل صندوق تجميع التيار المستمر على تبسيط هذه العملية من خلال دمج جميع المدخلات في مخرج موحد، مما يقلل بشكل كبير من تعقيد الكابلات ويحسن تنظيم النظام.

بالإضافة إلى تجميع التيار، يعمل صندوق تجميع التيار المستمر أيضًا كوحدة حماية مركزية على جانب التيار المستمر. وعادةً ما يدمج مكونات الحماية الرئيسية مثل صمامات التيار المستمر أو قواطع الدائرة للحماية من التيار الزائد، وأجهزة الحماية من زيادة التيار (SPD) لحماية النظام من الصواعق والجهد الزائد العابر. وقد تتضمن بعض التصميمات المتقدمة أيضاً أنظمة مراقبة لتتبع الأداء في الوقت الحقيقي.

أين يقع صندوق تجميع التيار المستمر في النظام الكهروضوئي؟

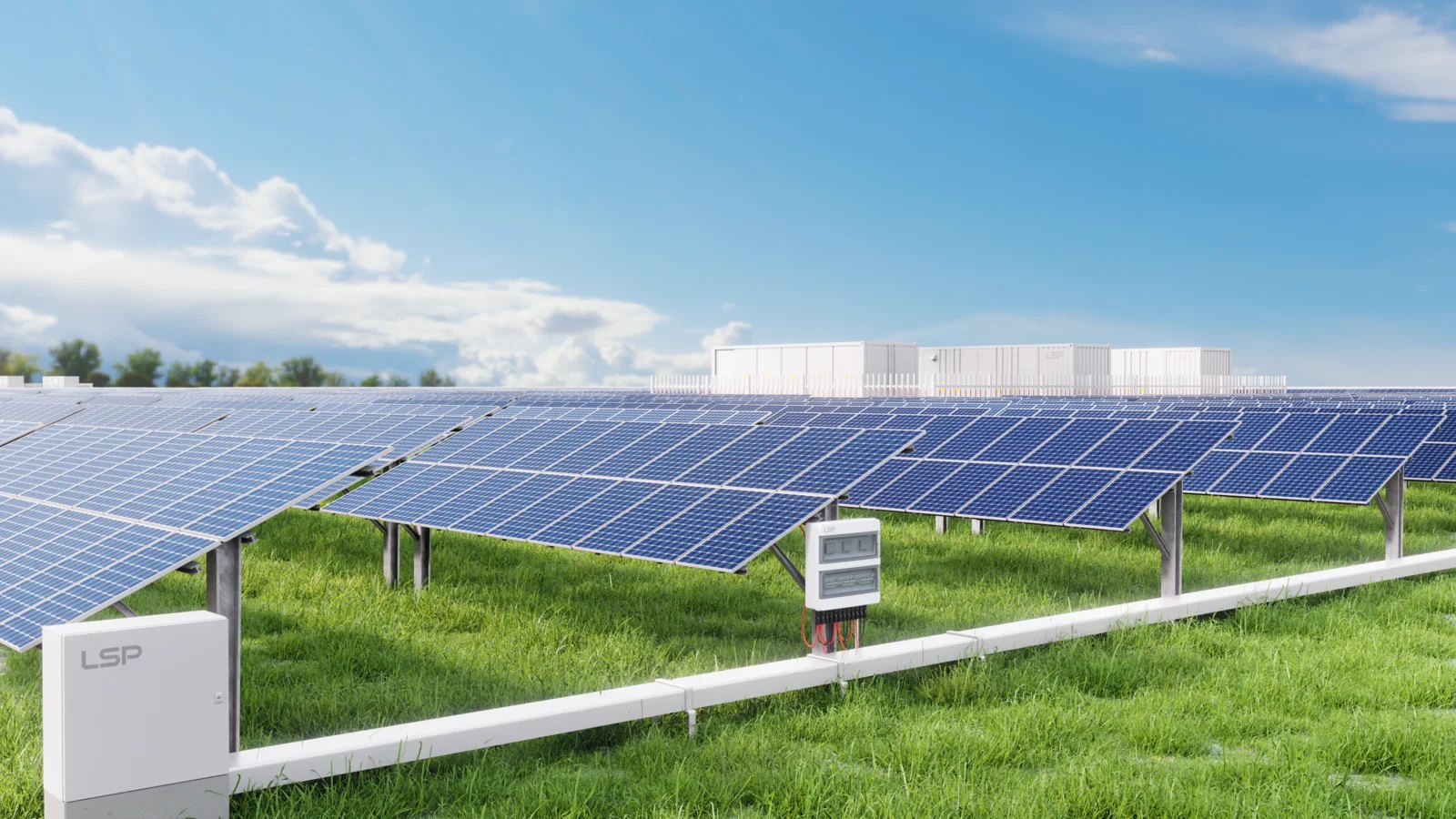

عادةً ما يتم تركيب صندوق تجميع التيار المستمر بين مصفوفة الألواح الشمسية والعاكس، حيث يعمل كواجهة حاسمة تعزز سلامة النظام وموثوقيته وقابليته للصيانة. ومن خلال توفير كل من الدمج الكهربائي والحماية، فإنه يلعب دورًا حيويًا في ضمان التشغيل المستقر والفعال لأنظمة الطاقة الشمسية الكهروضوئية.

المكونات الرئيسية لصندوق تجميع التيار المستمر ووظائفها

يدمج صندوق تجميع التيار المستمر العديد من المكونات الهامة لضمان التشغيل الآمن والفعال والموثوق لنظام كهروضوئي (PV). يلعب كل مكون دورًا محددًا في تجميع الطاقة والحماية وإدارة النظام.

صمامات التيار المستمر / قواطع التيار المستمر

الوظيفة: الحماية من التيار الزائد

صمامات تيار مستمر أو قواطع الدائرة الكهربائية تستخدم لحماية كل سلسلة كهروضوئية فردية من ظروف التيار الزائد. في حالة حدوث عطل مثل قصر الدائرة الكهربائية أو التيار العكسي، يقوم المصهر بفصل السلسلة المتأثرة، مما يمنع تلف النظام ويضمن السلامة.

جهاز الحماية من زيادة التيار المستمر (SPD)

الوظيفة: الحماية من الصواعق والجهد الزائد العابر

ال DC SPD أحد أهم المكونات في صندوق مجمّع التيار المستمر. فهو يحمي النظام من طفرات الجهد الكهربائي الناتجة عن صواعق البرق أو زيادة التيار الكهربائي. عند حدوث زيادة مفاجئة، يقوم موزع التيار المستمر بتحويل الطاقة الزائدة بسرعة إلى الأرض، مما يمنع تلف المعدات الحساسة مثل المحولات.

مفتاح عازل التيار المستمر

الوظيفة: قطع الاتصال الآمن

ال مفتاح عازل التيار المستمر يسمح للمشغلين بفصل الدائرة بأمان لأغراض الصيانة أو الطوارئ. ويضمن إمكانية فصل الطاقة عن النظام دون تعريض الأفراد للخطر.

فوائد استخدام صندوق تجميع التيار المستمر

انخفاض تكلفة الكابلات

من خلال الجمع بين سلاسل كهروضوئية متعددة في مخرج واحد، يقلل صندوق تجميع التيار المستمر بشكل كبير من كمية الكابلات المطلوبة. ويؤدي ذلك إلى انخفاض تكاليف المواد وتقليل عمالة التركيب، خاصة في مشاريع الطاقة الشمسية واسعة النطاق.

التركيب والصيانة المبسّطة

بفضل التصميم المركزي، يعمل صندوق تجميع التيار المستمر على تبسيط تخطيط النظام وتوصيل الأسلاك. تعمل الحلول المجمعة مسبقًا والموصلة مسبقًا على تبسيط عملية التركيب، مما يوفر الوقت ويقلل من مخاطر أخطاء الأسلاك.

بالإضافة إلى ذلك، تصبح الصيانة أسهل، حيث توجد جميع المكونات الرئيسية في حاوية واحدة يمكن الوصول إليها.

موثوقية محسنة للنظام

من خلال دمج مكونات حماية متعددة مثل الصمامات وقواطع الدائرة وأجهزة الحماية من زيادة التيار (SPD)، يقلل صندوق تجميع التيار المستمر بشكل كبير من احتمالية حدوث أعطال في النظام. في حالة حدوث عطل، يمكن عزل الدائرة المتأثرة بسرعة، مما يمنع انتشار المشكلة ويضمن استقرار التشغيل الكلي للنظام.

ومن بين هذه المكونات، يلعب SPD دورًا حاسمًا في حماية النظام. فهو يحمي بفعالية من الصواعق والجهد الزائد العابر من خلال تحويل الطاقة الزائدة بسرعة إلى الأرض أثناء ارتفاع الجهد. وهذا يساعد على حماية المعدات الحرجة مثل المحولات مع تقليل مخاطر تلف المعدات ومخاطر الحريق وتعطل النظام.

تطبيقات صندوق تجميع التيار المستمر

الأنظمة خارج الشبكة والأنظمة الهجينة

تُستخدم صناديق تجميع التيار المستمر أيضاً في أنظمة الطاقة الشمسية خارج الشبكة وأنظمة الطاقة الشمسية الهجينة، حيث تقوم بتوصيل مصفوفات الطاقة الشمسية بأنظمة تخزين البطاريات أو المحولات الهجينة. وهي تضمن إدارة مستقرة لطاقة التيار المستمر وتوفر الحماية اللازمة في الأنظمة التي تعمل بشكل مستقل عن شبكة المرافق.

تخزين الطاقة وأنظمة شحن السيارات الكهربائية

مع نمو تكامل الطاقة المتجددة، يتم تطبيق صناديق تجميع التيار المستمر بشكل متزايد في أنظمة تخزين الطاقة وتعمل بالطاقة الشمسية شحن السيارات الكهربائية المحطات. فهي تساعد في إدارة مدخلات التيار المستمر بكفاءة مع الحفاظ على سلامة النظام وموثوقيته.

الأنظمة الكهروضوئية الصناعية

لـ الطاقة الكهروضوئية الصناعية المشاريع، تلعب صناديق تجميع التيار المستمر دورًا حيويًا في إدارة السلاسل الكهروضوئية المتعددة في المنشآت الكبيرة. كما أنها تعزز موثوقية النظام وتضمن التشغيل المستقر في ظل ظروف الحمل المتغيرة. وتساعد أجهزة الحماية المتكاملة، مثل أجهزة فصل التيار المستمر في حماية المعدات الحساسة من طفرات الطاقة.

بالإضافة إلى التطبيقات النموذجية المذكورة أعلاه، تُستخدم صناديق تجميع التيار المستمر على نطاق واسع في الأنظمة الكهروضوئية الزراعية, مزارع الطاقة الشمسية, ومشاريع الطاقة المتجددة الأخرى.

كيفية اختيار صندوق التجميع المناسب للتيار المستمر

عدد سلاسل الإدخال وتكوين الإخراج

عند اختيار صندوق تجميع التيار المستمر، فإن عدد سلاسل الإدخال وتكوين الخرج هما العاملان الأساسيان والأكثر أهمية. فهما يؤثران بشكل مباشر على سلامة النظام وكفاءة الطاقة والتوافق مع العاكس.

المدخلات: عدد الأوتار والمطابقة الكهربائية

على جانب المدخلات، من الضروري تحديد عدد السلاسل الكهروضوئية التي سيتم توصيلها. وتتضمن التكوينات الشائعة 4 و8 و12 و16 مدخلاً حسب حجم المشروع.

ومع ذلك، فإن تصميم المدخلات لا يتعلق فقط بالكمية - بل يجب أن يفي أيضًا بالمتطلبات الكهربائية الرئيسية، بما في ذلك:

• الحد الأقصى للتيار لكل سلسلة (الجني)
• أقصى جهد للنظام (على سبيل المثال، 1000 فولت أو 1500 فولت)
• تأثيرات درجة الحرارة على جهد الدائرة المفتوحة (Uoc)

بالإضافة إلى ذلك، عادةً ما يكون كل مدخل مزودًا بحماية فردية للتيار الزائد (مثل صمامات التيار المستمر) لضمان عدم تأثير أي عطل في سلسلة واحدة على السلسلة الأخرى.

يمنع تكوين المدخلات المصممة بشكل جيد التحميل الزائد، ويقلل من الخسائر، ويحسن سلامة النظام وموثوقيته بشكل عام.

الإخراج: تصميم مخرج واحد مقابل تصميم مخرجات متعددة

يحدد تكوين الإخراج كيفية توصيل طاقة التيار المستمر المجمعة إلى العاكس.

هناك نوعان رئيسيان:

• مخرج واحد

يتم دمج جميع السلاسل في مخرج واحد متصل بمدخل عاكس واحد. وهذا مناسب للمحولات المركزية أو الأنظمة الصغيرة إلى المتوسطة الحجم.

المزايا: هيكل بسيط، تكلفة أقل

اعتبارات: يتطلب تيار الخرج الأعلى حجمًا مناسبًا للكابل وحمايته

• مخرجات متعددة

يتم تجميع السلاسل وتوزيعها عبر مخرجات متعددة، كل منها متصل بمدخلات MPPT منفصلة أو محولات.

المزايا:

• تحسين كفاءة التتبع MPPT
• تقليل خسائر عدم التطابق
• مناسب بشكل أفضل للتخطيطات المعقدة أو الاتجاهات المتعددة

في الأنظمة الكهروضوئية الحديثة، يُفضل استخدام التصميمات متعددة المخرجات بشكل متزايد، خاصةً عند استخدام عاكسات ذات محولات متعددة MPPTs.

يجب مطابقة تكوين الخرج بعناية مع هيكل MPPT الخاص بالعاكس لزيادة إنتاجية الطاقة إلى أقصى حد.

تصنيفات الجهد والتيار

يعد اختيار التصنيفات الصحيحة للجهد والتيار لصندوق تجميع التيار المستمر أمرًا بالغ الأهمية لضمان سلامة النظام واستقراره وأدائه على المدى الطويل. يمكن أن يؤدي التحجيم غير الصحيح إلى ارتفاع درجة الحرارة أو فشل العزل أو حتى تلف المعدات.

اختيار تصنيف الجهد

يجب أن يتجاوز الجهد المقنن لصندوق التجميع للتيار المستمر الحد الأقصى لجهد التيار المستمر للنظام الكهروضوئي. تشمل مستويات جهد النظام الشائعة 600 فولت و1000 فولت و1500 فولت.

تشمل العوامل الرئيسية التي يجب مراعاتها ما يلي:

• جهد الدائرة المفتوحة (Uoc) للخيوط الكهروضوئية
• زيادة الجهد في ظل ظروف درجات الحرارة المنخفضة
• الحد الأقصى لجهد النظام المسموح به

المبدأ الرئيسي: الجهد المقنن ≥ الحد الأقصى المصحح Uoc

في البيئات الأكثر برودة، يزداد جهد الوحدة الكهروضوئية. إذا لم يتم أخذ تصحيح درجة الحرارة في الاعتبار، فقد يتجاوز جهد النظام حدود المعدات، مما يؤدي إلى مخاطر تتعلق بالسلامة.

اختيار التصنيف الحالي

يجب أن يأخذ التحديد الحالي لحجم التيار في الحسبان كلاً من تيار سلسلة الإدخال وإجمالي تيار الخرج المدمج:

• تيار الإدخال (لكل سلسلة) استنادًا إلى تيار تشغيل الوحدة (الجني)، عادةً مع عامل أمان (عادةً 1.25×).
• تيار الإخراج (إجمالي التيار المجمع) مجموع كل تيارات الإدخال، والذي يحدد متطلبات السعة لقضبان التوصيل والكابلات وأجهزة التحويل.

المبدأ الرئيسي:

• تيار الإدخال ≥ 1.25 × الجني
• إجمالي تيار الخرج الكلي = مجموع كل تيارات السلسلة

تنسيق المكونات الداخلية

تؤثر معدلات الجهد والتيار بشكل مباشر على اختيار المكونات الداخلية، بما في ذلك:

• صمامات التيار المستمر (التيار المقنن وقدرة الكسر)
• قواطع الدائرة أو العوازل
• أجهزة الحماية من زيادة التيار (SPD) ذات جهد التشغيل المستمر الأقصى المناسب (Uc)
• قضبان التوصيل وحجم الموصلات

يمكن أن يصبح أي مكوّن مستهان به نقطة ضعف في النظام.

هامش الأمان والعازل التصميمي

لضمان الموثوقية على المدى الطويل، يوصى بتضمين هوامش تصميم كافية:

• الجهد: حساب درجات الحرارة المنخفضة للغاية
• التيار: السماح بهامش أمان 10-25%
• النظر في الارتفاع الحراري وتأثيرات الشيخوخة

وهذا يساعد على منع الأعطال الناجمة عن التغيرات البيئية أو توسع النظام في المستقبل.

حلول صندوق تجميع التيار المستمر LSP DC

نبذة عن LSP ونقاط قوة العلامة التجارية

أنت تريد شريكاً يمكنك الوثوق به في نظام التيار المستمر. بدأت شركة LSP في عام 2010 وهي الآن من أفضل الأسماء في مجال الحماية من زيادة التيار المستمر و صندوق تجميع التيار المستمر التكنولوجيا. تصنع LSP المنتجات في مصانع حديثة تخضع لفحوصات صارمة. تنفق الشركة الأموال على الأبحاث لصنع حلول جديدة لأنظمة التيار المستمر والطاقة. يختبر فريق LSP كل منتج في مختبرات جديدة لتلبية المعايير العالية.

يساعد LSP أكثر من 1,200 شركة في 35 دولة. يمكنك العثور على منتجات LSP في العديد من مشاريع الطاقة الشمسية والطاقة في جميع أنحاء العالم. يتمثل هدف الشركة في الحفاظ على سلامة وموثوقية إعدادات التيار المستمر. تريد LSP أن تكون رائدة في مجال حماية التيار المستمر وسلامة الطاقة.

تقدم LSP الدعم الفني والتصميمات المخصصة والتسليم السريع. تحصل على المساعدة من خبراء على دراية بأنظمة التيار المستمر والطاقة. منتجات LSP حاصلة على شهادات TUV و CB و CE. وتُظهر هذه الشهادات أن المنتجات تتبع قواعد السلامة والأداء الخاصة بـ IEC.

الخلاصة

مع النمو السريع للأنظمة الكهروضوئية وأنظمة تخزين الطاقة، إلى جانب التحول العالمي نحو الطاقة النظيفة، أصبحت صناديق تجميع التيار المستمر ذات أهمية متزايدة عبر مجموعة واسعة من التطبيقات. من التركيبات السكنية على الأسطح والأنظمة الكهروضوئية التجارية والصناعية إلى مزارع الطاقة الشمسية واسعة النطاق ومشاريع تخزين الطاقة المتكاملة، تلعب صناديق تجميع التيار المستمر دورًا حاسمًا في تجميع الطاقة وحماية النظام والإدارة التشغيلية.

فهي لا تعمل على تبسيط أسلاك النظام وتقليل تكاليف التركيب فحسب، بل تعمل أيضًا على تعزيز سلامة النظام واستقراره بشكل كبير من خلال دمج مكونات الحماية المتعددة مثل الصمامات وقواطع الدائرة وأجهزة الحماية من زيادة التيار (SPD). في البيئات المعقدة والتطبيقات ذات الجهد العالي، تعتبر صناديق تجميع التيار المستمر ضرورية لضمان أداء النظام الموثوق به على المدى الطويل.
